一、设备概述

该套设备根据国家最新《职业标准》及劳动部颁发的“电工技术等级证”和“电工实操证”等培训、鉴定内容要求，以电工国家职业资格高级工、技师、高级技师考核内容为基础研发而成。同时该套设备遵循了培训、鉴定、竞赛相结合的原则，适用于各类职业学校、技工学校、中专学校、劳动培训及技能鉴定等单位的教学培训、实操考核、技能鉴定使用，也适用于机电类职业技能竞赛。

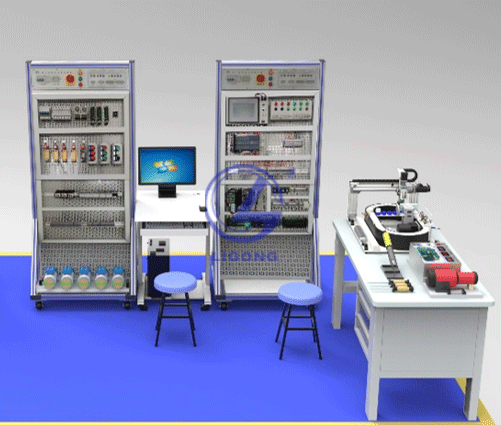

设备采用模块化设计组合式运用的设计理念，由PLC电气控制应用平台、电力拖动安装平台等组成。该套设备包含了PLC控制技术、触摸屏应用技术、变频调速技术、伺服驱动技术、步进驱动技术、工业传感器技术、电动拖动技术、直流调速技术等培训及鉴定内容。设备集成智能物联网模块，实现与各种仪表的数据采集、处理，经过数据处理后上传到服务器平台，同时服务器平台可以对物联网模块下达指令，配合扩展板模块实现远程控制。该套设备还配备了数字孪生仿真系统，通过3D仿真模型和仿真数据驱动器取代实体设备，设备受PLC程序控制并反馈相关的传感器信号，在虚拟空间中完成映射，从而反映相对应的实体设备的运动过程。

二、设备参数概览

1.工作电源： AC380V±10％ 50Hz
2.额定功率：≤1.5kW
3.安全保护功能：漏电保护、过流保护、短路保护、接地保护
4.PLC:西门子CPU 1214C DC/DC/DC 晶体管型，14输入/10输出
5.数字量输入/输出模块：继电器型，16输入/16输出
6.伺服系统：汇川IS620P，伺服电机：0.1KW    西门子：V90   伺服电机：0.1KW
7.变频器：汇川MD200
8.步进驱动器：YKD2305M
9.步进电机：YK42XQ47-02A
10.触摸屏：TPC7062TI
11.RFID：工业RFID读写器（DW207）
12.单站尺寸：W800*D700*H1829mm
13.区域尺寸：5000mm*3000mm

三、设备配置清单

四、可完成实训项目
1.典型低压电气控制电路实训
（1）日光灯电路的连接
（2）三相负载的星形联结
（3）三相负载的三角形联结
（4）三相交流电路功率的测量
（5）功率因数及相序的测量
（6）单相电度表的安装及使用
（7）三相鼠笼式异步电动机的使用
（8）三相异步电动机点动控制
（9）三相异步电动机自锁控制
（10）三相异步电动机既可点动又自锁控制
（11）接触器联锁正反转控制
（12）按钮联锁正反转控制
（13）接触器和按钮双重联锁正反转控制
（14）接触器和按钮双重联锁正反转控制
（15）CA6140车床电气控制培训。
（16）M7120 型平面磨床电气控制培训。
（17）X62W万能铣床电气控制培训。
（18）Z3040摇臂钻床电气控制培训。
（19）按钮联锁的电动机正、反转电路连接实训；
（20）接触器联锁的电动机正、反转电路连接实训；
（21）接触器和按钮双重联锁的电动机正、反转电路连接实训；
（22）电动机定子绕组串联电阻启动控制电路连接实训；
（23）按钮切换的Y－△启动控制电路的连接实训；
（24）时间继电器切换的Y－△启动控制电路的连接实训；
（25）电动机反接制动控制电路连接实训；
（26）电动机往返行程控制电路连接实训；
（27）电动机顺序启动控制电路连接实训；
（28）    电动机定时运转控制电路连接实训；
（29）    按钮切换的双速电动机控制电路连接实训；
（30）    时间继电器切换的双速电动机控制电路连接实训；
（31）    简单生产机械电气控制电路连接实训；
