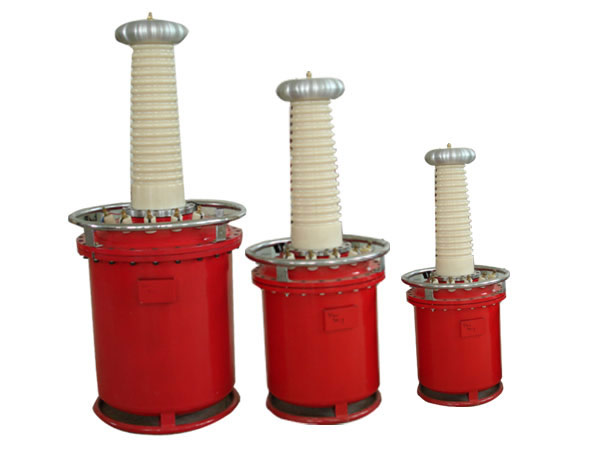

TYK -YDQ系列 充气式高压试验变压器
一、功能特点 ●LG-YDQ系列 充气式高压试验变压器是在油浸式试验变压器的基础上而设计生产的。SF6气体具有良好的电气绝缘性能及优异的灭弧性能，其耐压强度为同一压力下氮气的2.5倍。在0.25MPa下与油的击穿电压相等，在0.45MPa压力下是油的击穿电压的2倍，是一种优于油的新一代超高压绝缘介质材料。 ●体积小、重量轻、不受气候变化影响、电晕小、现场搬运无需静止可使用，使用寿命长、免维修等特点。 ●于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行工频或直流高压下的绝缘强度试验。 二、主要技术参数 型号规格 容量KVA 低压输入 交流高压输出 直流高压输出 kV 变 比 电压 V 电流 A 电压 kV 电流 mA YDQ -5/50 5 200 25 50 100 70 500 YDQ -10/50 10 200 50 50 200 70 500 YDQ 20/50 20 400 50 50 400 70 500 YDQ -30/50 30 400 75 50 600 70 500 YDQ -50/50 50 400 125 50 1000 70 500 YDQ -100/50 100 400 250 50 2000 70 500 YDQ -150/50 150 400 375 50 30...
分类：
描述
一、功能特点
●LG-YDQ系列 充气式高压试验变压器是在油浸式试验变压器的基础上而设计生产的。SF6气体具有良好的电气绝缘性能及优异的灭弧性能，其耐压强度为同一压力下氮气的2.5倍。在0.25MPa下与油的击穿电压相等，在0.45MPa压力下是油的击穿电压的2倍，是一种优于油的新一代超高压绝缘介质材料。
●体积小、重量轻、不受气候变化影响、电晕小、现场搬运无需静止可使用，使用寿命长、免维修等特点。
●于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行工频或直流高压下的绝缘强度试验。
二、主要技术参数
|
型号规格
|
容量KVA
|
低压输入
|
交流高压输出
|
直流高压输出 kV
|
变 比
|
||
|
电压 V
|
电流 A
|
电压 kV
|
电流 mA
|
||||
|
YDQ -5/50
|
5
|
200
|
25
|
50
|
100
|
70
|
500
|
|
YDQ -10/50
|
10
|
200
|
50
|
50
|
200
|
70
|
500
|
|
YDQ 20/50
|
20
|
400
|
50
|
50
|
400
|
70
|
500
|
|
YDQ -30/50
|
30
|
400
|
75
|
50
|
600
|
70
|
500
|
|
YDQ -50/50
|
50
|
400
|
125
|
50
|
1000
|
70
|
500
|
|
YDQ -100/50
|
100
|
400
|
250 |
50
|
2000
|
70
|
500
|
|
YDQ -150/50
|
150
|
400
|
375
|
50
|
3000
|
70
|
500
|
|
YDQ -200/50
|
200
|
400
|
500
|
50
|
4000
|
70
|
500
|
|
YDQ -5/100
|
5
|
200
|
25
|
100
|
50
|
140
|
1000
|
|
YDQ -10/100
|
10
|
200
|
50
|
100
|
100
|
140
|
1000
|
|
YDQ -20/100
|
20
|
400
|
50
|
100
|
200
|
140
|
1000
|
|
YDQ -30/100
|
30
|
400
|
75
|
100
|
300
|
140
|
1000
|
|
YDQ -50/100
|
50
|
400
|
125
|
100
|
500
|
140
|
1000
|
|
YDQ -100/100
|
100
|
400
|
250 |
100
|
1000
|
140
|
1000
|
|
YDQ -150/100
|
150
|
400
|
375
|
100
|
1000
|
140
|
1000
|
|
YDQ -200/100
|
200
|
400
|
500
|
100
|
1000
|
140
|
1000
|
|
YDQ -20/150
|
20
|
400
|
50
|
150
|
133
|
210
|
1000
|
|
YDQ -30/150
|
30
|
400
|
75
|
150
|
200
|
210
|
1000
|
|
YDQ -50/150
|
50
|
400
|
125
|
150
|
333
|
210
|
1000
|
|
YDQ -100/150
|
100
|
400
|
250 |
150
|
666
|
210
|
1000
|
|
YDQ -150/150
|
150
|
400
|
375
|
150
|
1000
|
210
|
1000
|
|
YDQ -50/200
|
50
|
400
|
125
|
200
|
250
|
|
1000
|
|
YDQ -100/200
|
100
|
400
|
250
|
200
|
500
|
|
1000
|
|
YDQ -200/200
|
200
|
400
|
500
|
200
|
1000
|
|
1000
|
|
YDQ -50/300
|
50
|
400
|
125
|
300
|
166
|
|
1000
|
|
YDQ -100/300
|
100
|
400
|
250
|
300
|
333
|
|
1000
|
|
YDQ -200/300
|
200
|
400
|
500
|
300
|
666
|
|
1000
|
|
YDQ -300/300
|
300
|
400
|
750
|
300
|
1000
|
|
1000
|
