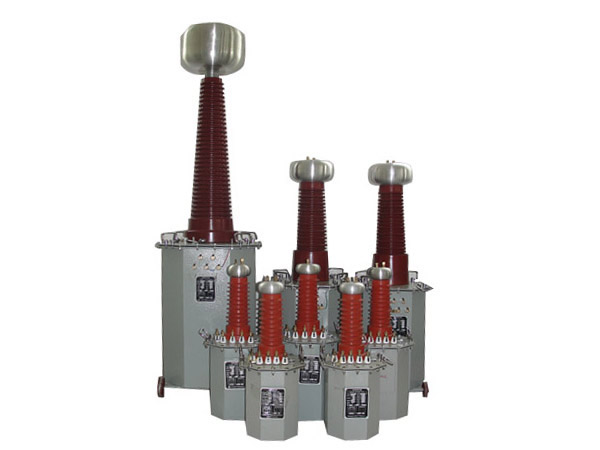

YDJ/TDM系列 工频高压试验装置
一、功能特点 ●YDJ/TDM系列工频高压试验装置是根据DL/T848.2-2004行业标准而设计生产的，全套装置由高压试验变压器和控制箱（台）组成。 ●控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。 ●适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。 二、主要技术参数 型号规格 容量KVA 低压输入 交流高压输出 直流高压输出 kV 变 比 电压 V 电流 A 电压 kV 电流 mA YDJ/TDM-2/50 2 200 10 50 40 70 500 YDJ/TDM -3/50 3 200 15 50 60 70 500 YDJ/TDM -5/50 5 200 25 50 100 70 500 YDJ/TDM -10/50 10 200 50 50 200 70 500 YDJ/TDM 20/50 20 400 50 50 400 70 500 YDJ/TDM -30/50 30 400 75 50 600 70 500 YDJ/TDM -50/50 50 400 125 50 1000 70 500 YDJ/TDM -100/50 100 400 250 50 2000 70 500 YDJ/TDM -150/50 150 400 375 50 3000 70 500 YDJ/TDM -200/50 200 400 500 50 40...
分类：
描述
一、功能特点
●YDJ/TDM系列工频高压试验装置是根据DL/T848.2-2004行业标准而设计生产的，全套装置由高压试验变压器和控制箱（台）组成。
●控制箱（台）由调压器、测量、控制及保护等部分组成的一体化装置。
●适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频高压下的绝缘强度试验。
二、主要技术参数
|
型号规格
|
容量KVA
|
低压输入
|
交流高压输出
|
直流高压输出
kV |
变 比
|
||
|
电压
V |
电流
A |
电压
kV |
电流
mA |
||||
|
YDJ/TDM-2/50
|
2
|
200
|
10
|
50
|
40
|
70
|
500
|
|
YDJ/TDM -3/50
|
3
|
200
|
15
|
50
|
60
|
70
|
500
|
|
YDJ/TDM -5/50
|
5
|
200
|
25
|
50
|
100
|
70
|
500
|
|
YDJ/TDM -10/50
|
10
|
200
|
50
|
50
|
200
|
70
|
500
|
|
YDJ/TDM 20/50
|
20
|
400
|
50
|
50
|
400
|
70
|
500
|
|
YDJ/TDM -30/50
|
30
|
400
|
75
|
50
|
600
|
70
|
500
|
|
YDJ/TDM -50/50
|
50
|
400
|
125
|
50
|
1000
|
70
|
500
|
|
YDJ/TDM -100/50
|
100
|
400
|
250 |
50
|
2000
|
70
|
500
|
|
YDJ/TDM -150/50
|
150
|
400
|
375
|
50
|
3000
|
70
|
500
|
|
YDJ/TDM -200/50
|
200
|
400
|
500
|
50
|
4000
|
70
|
500
|
|
YDJ/TDM -5/100
|
5
|
200
|
25
|
100
|
50
|
140
|
1000
|
|
YDJ/TDM -10/100
|
10
|
200
|
50
|
100
|
100
|
140
|
1000
|
|
YDJ/TDM -20/100
|
20
|
400
|
50
|
100
|
200
|
140
|
1000
|
|
YDJ/TDM -30/100
|
30
|
400
|
43
|
100
|
300
|
140
|
1000
|
|
YDJ/TDM -50/100
|
50
|
400
|
72
|
100
|
500
|
140
|
1000
|
|
YDJ/TDM -100/100
|
100
|
400
|
250 |
100
|
1000
|
140
|
1000
|
|
YDJ/TDM -150/100
|
150
|
400
|
375
|
100
|
1000
|
140
|
1000
|
|
YDJ/TDM -200/100
|
200
|
400
|
500
|
100
|
1000
|
140
|
1000
|
|
YDJ/TDM -20/150
|
20
|
400
|
50
|
150
|
133
|
210
|
1000
|
|
YDJ/TDM -30/150
|
30
|
400
|
43
|
150
|
200
|
210
|
1000
|
|
YDJ/TDM -50/150
|
50
|
400
|
72
|
150
|
333
|
210
|
1000
|
|
YDJ/TDM -100/150
|
100
|
400
|
250 |
150
|
666
|
210
|
1000
|
|
YDJ/TDM -150/150
|
150
|
400
|
375
|
150
|
1000
|
210
|
1000
|
|
YDJ/TDM -50/200
|
50
|
400
|
72
|
200
|
250
|
|
1000
|
|
YDJ/TDM -100/200
|
100
|
400
|
144
|
200
|
500
|
|
1000
|
|
YDJ/TDM -200/200
|
200
|
400
|
288
|
200
|
1000
|
|
1000
|
|
YDJ/TDM -50/300
|
50
|
400
|
72
|
300
|
166
|
|
1000
|
|
YDJ/TDM -100/300
|
100
|
400
|
144
|
300
|
333
|
|
1000
|
|
YDJ/TDM -200/300
|
200
|
400
|
288
|
300
|
666
|
|
1000
|
|
YDJ/TDM -300/300
|
300
|
400
|
433
|
300
|
1000
|
|
1000
|
●YDJ表示交流试验变压器
●TDM表示交直流两用试验变压器
●串级试验变压器可将二台或三台试验变压器串级成交流100kV、150kV、200kV、300kV的高电压。串级试验变压器的抽头电压有200V/400V两种
●根据用户的需要，可在试验变压器高压绕组中抽出5～15kV的中压抽头，供高压电机和发电机作交流耐压试验
