一、功能特点

1.经典的Windows XP操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”；

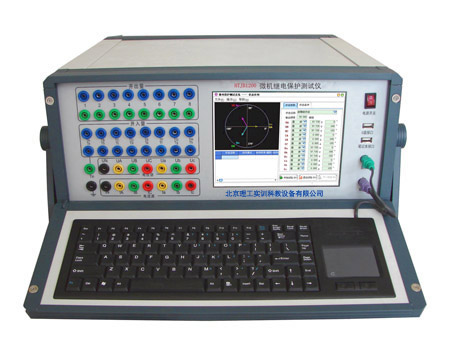

2.高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；

3.配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作；

4.配备有外接USB接口，可以方便地进行数据存取和软件维护；

5.无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘；

6.采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求；

7.采用独特的算法，产生的波形精确，完全不同于曲线拟和的波形产生方法，保证信号为纯正的正弦波；

8.可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相位、频率， 2 — 20次谐波；

9.功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，每相电压可输出120V、电流可输出20A，可保证波形不失真、不削峰；

10.具有16个开入量输入和8对空接点开出量输出接口。开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作；

11.提供各种自动测试软件模块和GPS同步触发试验（选配）等；

12.GPS同步触发误差小于50μS；

13.可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；

14.采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便；

15.仪器具有自我保护功能，采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

二、主要技术参数

(1)交流电流源

1.输出*大电流：6×20A/相或3×40A/相

2.三相并联：120A（六相有共用中性点）

3.*大输出功率：六相并联1000VA

4.各相输出电流幅度、频率和相位可以独立调节

5.输出精度：0.2%

6.连续输出时间：

在 0 ～ 5A 范围内，能连续输出

在 5A ～ 10A 范围内，连续输出时间 ≥ 30秒

在 ＞ 10A 范围内，连续输出时间 ≥ 10秒

(2)交流电压源

1.输出*大电压：6×120V/相

2.电压输出*大功率：60VA/相

3.六相有共用中性点的电压源

4.各相输出幅度、频率、相位可以独立调节

5.输出精度：0.2%

(3)直流电流源

1.输出电压： -5 ～ +5A（6路）或-10 ～ +10A（3路）

2.精度：0.2%

3.*大输出功率：100VA

(4)直流电压源

1.输出电压：-150V ～ +150V

2.精度：0.2%

3.*大输出功率：100VA

(5)交流电压、电流源相位

1.相位范围：0°～ 360°

2.相位精度： ±0.2°

(6)交流电压、电流源频率

1.频率范围：1 ～ 2000Hz

2.频率精度：在50 Hz时，绝对偏差 ≤ 0.005Hz

3.能输出2 ～ 20次任意幅值的谐波

(7)同步性

电压电流同步性 ≤ 10μS

(8)开入量

16路独立开关接点输入

兼容空接点与15V～250V有源接点，能够自动识别有源接点的极性

计时精度：在小于1S时 ≤ 1mS

(9)开出量

1.8对可编程开关空接点输出

2.接点容量：

250VDC，0.5A；

250VAC，0.5A

(10)供电电源

1.交流输入电压

额定值：220V －20% ～ +15%；

基准值：220V ± 2%

2.交流供电频率：

额定值：50Hz －4% ～ +2%；

基准值：50Hz ± 1%
