一、功能特点

●便携式电缆耐压试验系统适合35kV及以下电压等级的电缆使用，数量多，实验工作量大，所以此类耐压试验装置应该体积小，重量轻。

●本系统中，要求单个人能现场搬动的部件重量不超过30kg，要求两人年能现场搬动的部件不超过60kg，适合现场搬动

●电源大多采用220V单相电源，方便现场取电，

●电抗器部分采用干式环氧浇注，

●适合各类电缆的要求。

二、主要技术参数
 ●额定输出电压：0～54kV（AC有效值）及其以下：
 ●输出功率：30～300Hz；
 ●谐振电压波形：纯正弦波，波形畸变率<1.0%
 ●*大试验容量：324kVA及以下
 ●工作制：满功率输出下，一次连续工作时间30分钟；
 ●品质因数：30～80；
 ●频率调节灵敏度：0.1Hz，不稳定度<0.05%
 ●工作电源：220V±15%/50Hz±5%

三、参数配置：

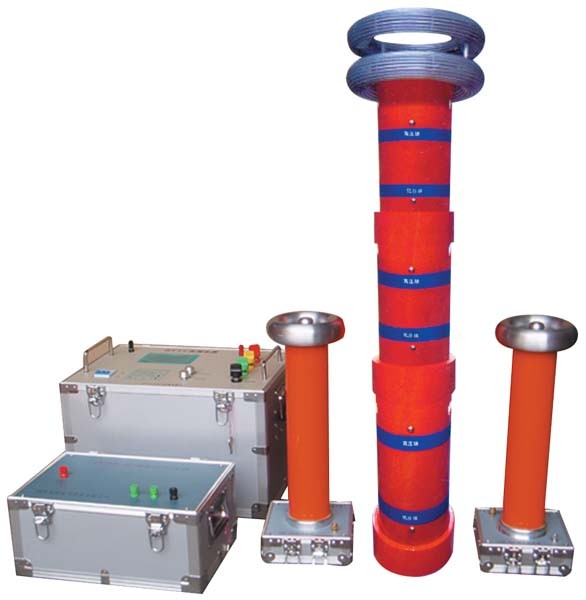

●YDX-18-54变频谐振升压系统
    适用范围：10kV电缆≤2.2kM（300平方毫米）18kV3A
    控制源：2.5kW
    电抗器：18kV/1A一台，18kV/2A一台
    励磁器：3kVA（1000V/3A）
    分压器：20kV
    电容器：0.07uF/20kV

 ●YDX -18/54-54变频谐振升压系统
    适用范围：10kV电缆≤2.2kM（300平方毫米）18kV3A
                 35kV电缆≤500M（300平方毫米）54kV1A
    控制源：2.5kW
    电抗器：18kV/1A三台
    励磁器：3kVA（1000V/3A，3000V/1A）
    分压器：60kV
    电容器：0.023uF/60kV

 ●YDX -18/54-108变频谐振升压系统
    适用范围：10kV电缆≤4.5kM（300平方毫米）18kV6A
                     35kV电缆≤1000M（300平方毫米）54kV2A
    控制源：6kW
    电抗器：18kV/2A三台
    励磁器：4.2kVA（700V/6A，2100V/2A）
    分压器：60kV
    电容器：0.023uF/60kV

●YDX -18/54-162变频谐振升压系统
    适用范围：10kV电缆≤6.5kM（300平方毫米）18kV9A
                     35kV电缆≤1.5kM（300平方毫米）54kV3A
    控制源：6kW
    电抗器：18kV/1A三台，18kV/2A三台
    励磁器：6.3kVA（700V/9A，2100V/3A）
    分压器：60kV
    电容器：0.023uF/60kV

  ●YDX -18/54-216变频谐振升压系统
    适用范围：10kV电缆≤8.5kM（300平方毫米）18kV12A
                 35kV电缆≤2kM（300平方毫米）54kV4A
    控制源：10kW
    电抗器：18kV/2A六台
    励磁器：8.4kVA（700V/12A，2100V/4A）
    分压器：60kV
    电容器：0.023uF/60kV

 ●YDX -18/54-270变频谐振升压系统
    适用范围：10kV电缆≤10kM（300平方毫米）18kV15A
                     35kV电缆≤2.5kM（300平方毫米）54kV5A
    控制源：10kW
    电抗器：18kV/1A三台，18kV/2A六台
    励磁器：10.5kVA（700V/15A，2100V/5A）
    分压器：60kV
    电容器：0.023uF/60kV

●YDX -18/54-324变频谐振升压系统
    适用范围：10kV电缆≤12kM（300平方毫米）18kV18A
    35kV电缆≤3kM（300平方毫米）54kV6A
    控制源：13kW
    电抗器：18kV/2A九台
    励磁器：12.6kVA（700V/18A，2100V/6A）
    分压器：60kV

电容器：0.023uF/60kV
