一、功能特点

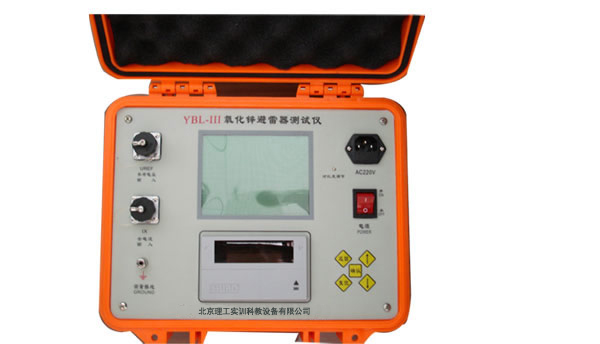

●YBL智能型氧化锌避雷器测试仪是用于现场和实验室检测避雷器各项相关电气参数的专用仪器，用于氧化锌避雷器的现场在线监测（带电测试）和实验室（停电检修）的测试中。

●符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。

●采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。并显示电压、电流的波形及打印输出。

●采用大屏幕液晶显示，汉字菜单提示操作，使人机交换功能更强。同时提供现场的接线显示。

●接线简单、测量精度高、可靠性强等特点。

二、主要技术参数：

测量参数及范围

●试验电压：     KV

●三次谐波电压：   KV

●全电流（峰值）： 0－20 mA

●三次谐波电流：  0－20 mA

●阻性电流（峰值）： 0－20 mA

●阻性电流峰值：   0－20 mA

●容性电流（峰值）： 0－20 mA

●避雷器功耗：   0－8W

●除显示上述各测量值外，还可显示电压及全电流的波形。

测量误差：

●试验电压：  ±2%

●全电流：   ±2%

●阻性电流：   ±5%

●容性电流：  ±5%

●避雷器功耗： ±5%

输入信号：

●电压信号（PT的低压测）：  AC 5 ~ 200V

●电流信号：  AC 0 ~ 20mA

工作电源：

●AC  220V±10%  50Hz
