一、功能特点

●一机多用：单机可完成伏安特性数据测试、伏安特性曲线绘制、10%误差曲线、电流互感器变比测试、极性测试多种功能。

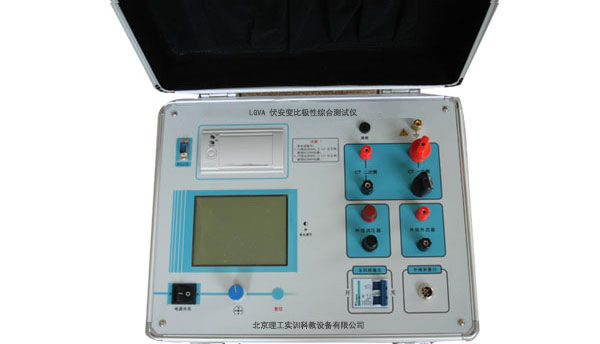

●四接线柱：在单机方式下（不外接升压、升流器或者调压器），取代以前的复杂接线方式，三个试验共用四个接线柱即可。伏安试验接面板二次侧，变比极性对应接一二次侧，接线错误仪器会给出“请查接线”的提示。

●220V/~380V供电电源自适应 取代本仪器以前型号双电源供电方式，现只需一路供电方式，接入220V或者380V均可。

●全自动化：试验过程全部自动化，只需按需要设定*高电压、*大电流、电流分段点及前后步进值，仪器即按指令自动升压、升流，自动记录试验过程中的详细数据，自动绘制伏安特性曲线，然后可选择将测试数据和曲线图是否存储在仪器内，也可用仪器面板上的微型打印机随时打印结果。

●人性化界面：大屏幕LCD，操作界面全中文显示，一目了然，易于操作，极具人性化。面板上设有背光调节旋钮，能在各种光线条件下清晰显示。

●存储数据多：仪器能存储30组伏安测试数据（每组由伏安测试数据、伏安曲线图和10%误差曲线组成），掉电数据不丢失，方便保存和查阅。

●双操作方式：单机可完成全部试验，伏安测试数据通过仪器的通信接口可上传至电脑;也可以联接笔记本电脑，让笔记本电脑控制完成全部操作。

●输出容量大：仪器做伏安特性试验时*大输出达1000V或者20A，如果选配外接升压器，*大输出可达2000V或者20A。做变比试验时，仪器内部升流器输出电流达600A，如选配外接升流器，输出电流可达1000A。
