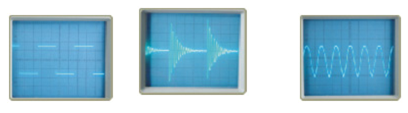

采用开放式实验设计, 与示波器相配套可以开展RC、RL、RLC暂态特性实验, RC、RL、RLC稳态特性实验, RLC串联、并联电路的测量与分析, 电感量、电容量的测量, 交流信号的整流、滤波实验; 可根据教学需要和学时情况安排成设计性实验或者综合性实验. 是学习研究基础元件RLC工作原理及所组成的一阶电路、二阶电路对阶跃波响应、正弦波响应过程. 仪器采用开放式接线模式, 增强学生动手能力和感性认识. 本实验仪需另配示波器.  一、可完成的实验 ► 观测RC和RL串联电路的幅频特性和相频特性 ► 了解RLC串联、并联电路的相频特性和幅频特性 ► 观察和研究RLC电路的串联谐振和并联谐振现象 ► 观察RC和RL电路的暂态过程, 理解时间常数t的意义 ► 观察RLC串联电路的暂态过程及其阻尼振荡规律 ► 了解和熟悉半波整流和桥式整流电路以及RC低通滤波电路的性 二、主要技术性能及特点 ► 信号源: 直流、正弦波、方波;    频率范围: 正弦波50Hz～100kHz; 方波50Hz～1kHz;    幅度调节范...
