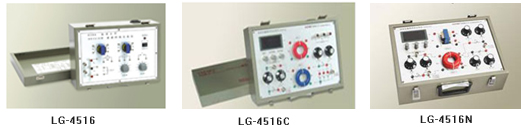

TYK4516系列 磁滞回线实验仪
磁滞回线通常分静态磁滞回线和动态磁滞回线. 用直流电流对被测材料样品逐点测量得到的B-H曲线称为静态磁滞回线; 用交流电流对材料样品测得的B-H曲线称为动态磁滞回线. 测量静态磁滞回线时, 材料中只有磁滞损耗; 而测动态磁滞回线时, 材料中不仅有磁滞损耗, 还有涡流损耗, 所以这两者是有区别的. 同一材料的动态磁滞回线的面积要比静态磁滞回线的面积要大. 此外, 单位时间内的涡流损耗与交变电磁场的频率有关, 因此测量中使用的交流电的频率不同时, 测出的B-H曲也有不同. 励磁电源共分十一档:0、0.5、0. 9、1.2、1.5、1. 8、2.1、2. 4、2. 7、3.0和3.5V; 提供导磁率不同的两种ＥI铁芯样品, 磁路Ｌ为75mm, 截面S为75mm2, 初次绕组匝数为N1＝150, N2＝150. 提供H、B两路输出, 可结合示波器观察磁滞回线 TYK4516A 微机型带RS232接口或USB接口及专用操作软件, 在计算机上显示出磁滞回线图以及各参数值. 采用液晶屏显示数据, 可数据存盘....
分类：
描述
磁滞回线通常分静态磁滞回线和动态磁滞回线. 用直流电流对被测材料样品逐点测量得到的B-H曲线称为静态磁滞回线; 用交流电流对材料样品测得的B-H曲线称为动态磁滞回线. 测量静态磁滞回线时, 材料中只有磁滞损耗; 而测动态磁滞回线时, 材料中不仅有磁滞损耗, 还有涡流损耗, 所以这两者是有区别的. 同一材料的动态磁滞回线的面积要比静态磁滞回线的面积要大. 此外, 单位时间内的涡流损耗与交变电磁场的频率有关, 因此测量中使用的交流电的频率不同时, 测出的B-H曲也有不同.
励磁电源共分十一档:0、0.5、0. 9、1.2、1.5、1. 8、2.1、2. 4、2. 7、3.0和3.5V; 提供导磁率不同的两种ＥI铁芯样品, 磁路Ｌ为75mm, 截面S为75mm2, 初次绕组匝数为N1＝150, N2＝150. 提供H、B两路输出, 可结合示波器观察磁滞回线
TYK4516A
微机型带RS232接口或USB接口及专用操作软件, 在计算机上显示出磁滞回线图以及各参数值. 采用液晶屏显示数据, 可数据存盘.
TYK4516B
智能型在GT4516型的基础上增加测试仪, 通过单片机自动采集Ｂ、Ｈ值, 自动计算出剩磁、矫顽力、磁滞损耗等参数. 采用液晶屏显示数据, 可通过面板键盘修改样品参数.
TYK4516C
► 采用可调的标准RC元件, 这样不但可运用示波器观察不同材料的磁化曲线和磁滞回线, 并可用示波器直接测量出一定频率下的Br、Bs、Hc等值, 无需定标.
► 测量频率和幅度均可连续精密调节, 不受市电干扰, 磁滞回线的图形更加稳定、准确; 研究不同频率下动态磁滞回线的区别, 以及不同磁性材料的磁滞回线的区别.
► 采用标准罗兰环作为测量材料, 提供两种不同特性的圆形磁环, 线圈: N1=N2=100匝
► 信号源: 幅度0～2Vrms连续可调; 频率25～200Hz连续可调
► 四位频率表: 测量范围20～1000Hz, *小分辨率:0.01Hz
► 标准RC元件: 标准可调电阻:R1:0.1～11Ω, R2:1K～11KΩ, 精度0.5%; 标准电容C:0.1μF、1μF、20μF, 精度0.5%
TYK4516S
本实验用数字式特斯拉计, 测量绕有一组线圈的环形磁路极窄间隙中均匀磁场区的磁感应强度, 观察磁性材料的磁滞现象, 精确测量材料的磁滞回线和磁化曲线,学习和掌握材料剩磁的消磁方法.用霍耳传感器测量铁磁材料磁滞回线的新方法已在科研和生产中得到广泛应用.
主要参数
► 直流可调恒流源: 四位半LED显示, 恒定可调电流范围:0－500mA;
► 数字特斯拉计: 四位半LED显示, 量程为0－1999. 9mT, 分辨率为0.1mT;
►5种待测样品: 45＃钢, CR12模具钢, 不锈钢, 铁和铸铁五种样品.
每种待测样品上刻有一个编号,下面是样品和编号一一对应的关系:
1－45＃钢, 2－CR12模具钢, 3－不锈钢, 4－铁, 5－铸铁.
截面长1.95cm; 宽1. 95cm; 间隙2.00mm, 平均磁路长度为＝18.2cm;
► 励磁线圈总匝数N=2000;
►2维移动标尺, X轴向100mm, Y轴向30mm, 精确度0.1mm;
► 线圈功率: P= ×55Ω;
► 采用九孔板通用实验平台来完成实验.
TYK4516N
教学上通常测量的是磁性材料的静态磁滞回线和动态磁滞回线. 实际上, 磁性材料除了工作于常规的直流磁化场和交流磁化场外, 也大量工作于交直流叠加磁化场, 如开关电源变压器、带直流偏置的电感器、音频变压器、扼流圈等, 所以测量磁性材料在这些情况下的磁性能是非常有必要的.
仪器在传统的动态磁滞回线实验仪的基础上, 引入了可调控的直流偏置, 并独特地增设了一组直流磁化绕组, 可灵活地调节测量参数, 进行磁性材料的交流磁化场和交直流叠加磁化场的磁性能测量实验.
主要技术特点
除了测量传统的磁滞回线和Br、Bs、Hc等值外, 还可进行以下研究性实验:
► 研究磁性材料在交流磁化场、交直流叠加磁化场时的磁性能;
► 引入可调控的直流偏置, 进行动态磁滞回线实验;
► 学习起始磁导率、增量磁导率和可逆磁导率的概念, 测量可逆磁导率.
主要技术参数
► 采用标准罗兰环和硅钢片两种不同的材料和不同的磁路进行测量, 线圈: N1=N2= N3=150匝;
► 信号源: 幅度0～2Vrms连续可调, 频率25～200Hz连续可调;
► 四位频率表: 测量范围20～1000Hz, *小分辨率:0.01Hz;
► 标准RC元件: 标准电阻: R1:0.1～11Ω可调, R2:1K～11KΩ可调, 精度0.5%; 标准电容C:0.1～11μF可调, 精度1%;
► *大直流磁化电流:0.5A;
► 选配件:10V,1A稳压电源(如需使用10V,1A以上电源, 需另配100Ω1A滑线变阻器).
出厂价:
TYK4516 ￥1872.00元
TYK4516A ￥7632.00元
TYK4516B ￥4608.00元
TYK4516C ￥4896.00元
TYK4516N ￥6768.00元
