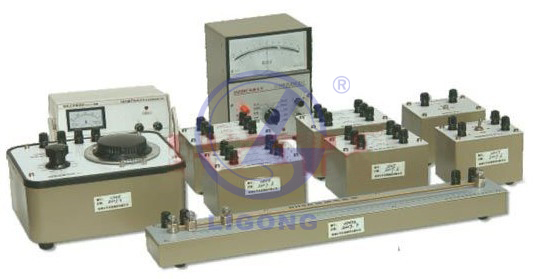

TYK6105 组装式双臂电桥
用惠斯顿电桥测量中等电阻时, 忽略了导线电阻和接触电阻的影响, 但在测量1Ω以下的低电阻时, 各引线的电阻和端点的接触电阻相对被测电阻来说不可忽略, 一般情况下, 附加电阻约为10-5～10-2Ω. 为避免附加电阻的影响, 本实验引入了四端引线法, 组成了双臂电桥(又称为开尔文电桥), 是一种常用的测量低电阻的方法, 已广泛的应用于科技测量中. 一、可完成的实验 ► 了解四端引线法的意义及双臂电桥的结构; ► 学习使用双臂电桥测量低电阻; ► 学习测量导体的电阻率. 二、主要技术性能及特点 ► 桥臂电阻: R1、R2、R3、R4, 阻值100Ω、1KΩ、10KΩ, 精度:0.02%. ► 可变标准电阻: RN有C1、P1、P2、C2四个引出端, 由10×0.01 +10×0.001Ω组成. 其中10×0.001Ω是一个100分度的划线盘, 分辨率为0.0001Ω. ► 电源:1.5V输出, 随负载阻抗的变化而不同, *大电流1.5A, 由指针式2A电流表指示输出电流大小. ► 电流换...
分类：
描述
用惠斯顿电桥测量中等电阻时, 忽略了导线电阻和接触电阻的影响, 但在测量1Ω以下的低电阻时, 各引线的电阻和端点的接触电阻相对被测电阻来说不可忽略, 一般情况下, 附加电阻约为10-5～10-2Ω. 为避免附加电阻的影响, 本实验引入了四端引线法, 组成了双臂电桥(又称为开尔文电桥), 是一种常用的测量低电阻的方法, 已广泛的应用于科技测量中.
一、可完成的实验
► 了解四端引线法的意义及双臂电桥的结构;
► 学习使用双臂电桥测量低电阻;
► 学习测量导体的电阻率.
二、主要技术性能及特点
► 桥臂电阻: R1、R2、R3、R4, 阻值100Ω、1KΩ、10KΩ, 精度:0.02%.
► 可变标准电阻: RN有C1、P1、P2、C2四个引出端, 由10×0.01 +10×0.001Ω组成.
其中10×0.001Ω是一个100分度的划线盘, 分辨率为0.0001Ω.
► 电源:1.5V输出, 随负载阻抗的变化而不同, *大电流1.5A, 由指针式2A电流表指示输出电流大小.
► 电流换向开关, 具有正向接通、反向接通、断三档功能.
► 检流计开关, 用于控制检流计的通和断.
► 检流计, 用于指示电桥是否平衡, 灵敏度可调. 在测量0.01～11Ω范围内, 在规定的电压下, 当被测量电阻变化允许一个极限误差时, 指零仪的偏转大于等于一个分格, 就能满足测量准确度的要求. 灵敏度不要过高, 否则不易平衡.
► 被测电阻, 四端接法, 配有不同的金属试材, 并带有长度指示, 可用于测量金属的电阻率.
► 总有效量程:0.0001～11Ω, 量程可以自由设置
► 负载稳定性:优于1×10-3
► 输出设有短路和过流保护电路, 输出电流*大为0.2A
出场价 TYK6105 ￥6740.00元
