一、产品简介
    光纤通信作为一门新兴技术，它具有容量大、中继距离长、保密性好、不受电磁干扰和节省铜材等优点。近年来发展速度快，已被广泛应用到军事通信、民用通信等各种领域，是世界新技术革命的重要标志和未来信息社会中各种信息的主要传送工具。在光纤的使用过程中，光纤线路的耦合对于其中光功率的传输至关重要。
其中存在着两种主要的系统问题：
1、如何从多种类型的发光光源将光功率耦合进一根特定的光纤；
2、如何将光功率从一个光纤发射出来后经过特定的装置耦合进另外一根光纤。光无源器件是光纤通信设备的重要组成部分。它是一种光学元器件，也是其它光纤应用领域不可缺少的元器件。该实验仪重点介绍了常用的光无源器件的相关参数及测试方法。为此公司研制出本实验系统，让学生了解和认识光纤耦合的相关参数和特性、光无源器件的相关参数及测试方法等，通过实验平台的搭建，可以让学生更深刻的了解，也能锻炼学生校准光路等方面的动手能力。

二、实验内容
1.650nm激光器与光纤耦合实验
2.1550nm光纤激光器与光纤耦合实验
3.相同模式光纤之间耦合实验
4.不同模式光纤之间耦合实验
5.光源与显微物镜及准直器耦合特性对比实验
6.光纤转换器测试实验
7.光纤变换器测试实验
8.光纤耦合器测试实验
9.光纤隔离器特性测试实验
10.波分复用器和解复用器测试实验
11.可调光纤衰减器测试实验
12.光纤机械光开关特性测试实验
13.光纤偏振控制器特性测试实验
14.光纤偏振分束器（PBS）性能能参数测试实验
15.不同种类光纤、光缆及光器件认知和操作实验
16.熔接机原理及使用实训操作实验
17.剥纤、清洁、切纤及光纤接续实训操作实验
18.手动模式下，光纤熔接实训实验
19.自定义模式下，光纤熔接实训实验
20.光纤端面处理基本操作实验
21.基于剪断法的熔接损耗测量实验

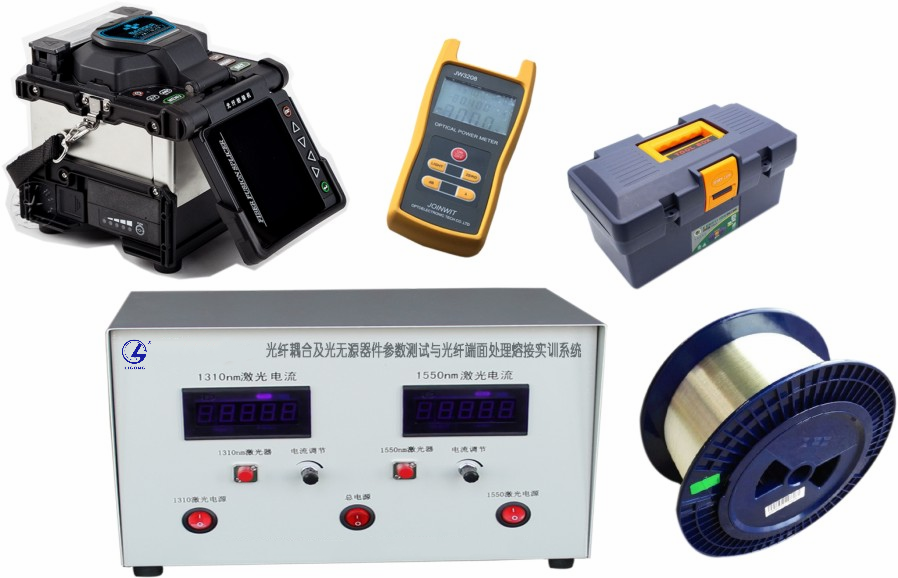

三、实验配置参数
1、光源：波长1310±20nm，1550±20nm；输出功率：1-2.5mw，连续可调；输出端口：FC/PC；稳定性＜0.5db（5h）；光源类型：LD光源；
2、光功率计：波长范围800-1700nm；输入接口：FC 校准波长：1550nm,1310nm；
3、偏振控制器：插入损耗＜0.05dB；消光比＞40dB；回波损耗＞65dB；
4、光纤机械光开关：插入损耗：1310/1550  P1→P2 0.56/0.54 dB ，P1→P3 0.53/0.47 dB ;回波损耗＞50dB ；开关速度：≦8ms ；
5、高隔离度光纤隔离器：最大插入损耗：0.35dB ；回波损耗：≧50dB ；隔离度：≧30dB ；
6、光纤耦合器：分光比：50% : 50% ；最大插入损耗1310/1550: 3.3dB ;
7、光纤波分复用器：隔离度：1310nm ：31.8% ；1550nm ：34%；插入损耗：1310nm ：0.30%；1550nm ：0.34% ；
8、光纤可调衰减器：0-30db可调；
9、软件：配套仪器使用，数据采集处理；
10、光纤熔接机：适用光纤：SM(单模),MM(多模),DS(色散位移)光纤,NZDS(非零色散位移，即G.655光纤)，BIF/UBIF（G.657）；光纤切割长度：8-16mm,被覆光纤直径250µm，16mm，被覆光纤直径250µm-1000µm；平均接续损耗：0.02dB(SM)、0.01dB(MM)、0.04dB(DS)、0.04dB(NZDS)；显示：高性能5.6英寸彩色LCD显示屏，提供清晰的数字图像显示；电极寿命：2500次；锂电池容量：典型熔接250次，充电时间3小时，可在充电时使用；电源：交流适配器输入电压100-240V 50/60Hz，输出电压：DC13.5V/5A，直流输入电压11.1v ( 内置锂电池8800mAh )；
四、实验目的
1、了解光纤连接器及其原理、种类，实验操作进行连接器参数测量；
2、掌握光纤头平端面的处理技术。
3、掌握光纤之间的耦合、调试技术，了解光纤横向和纵向偏差对光纤耦合损耗的影响。
4、掌握光纤熔接的基本技术。
5、熟悉光纤型号及结构，掌握其装配方法、使用环境及保护措施等；
