一、系统组成

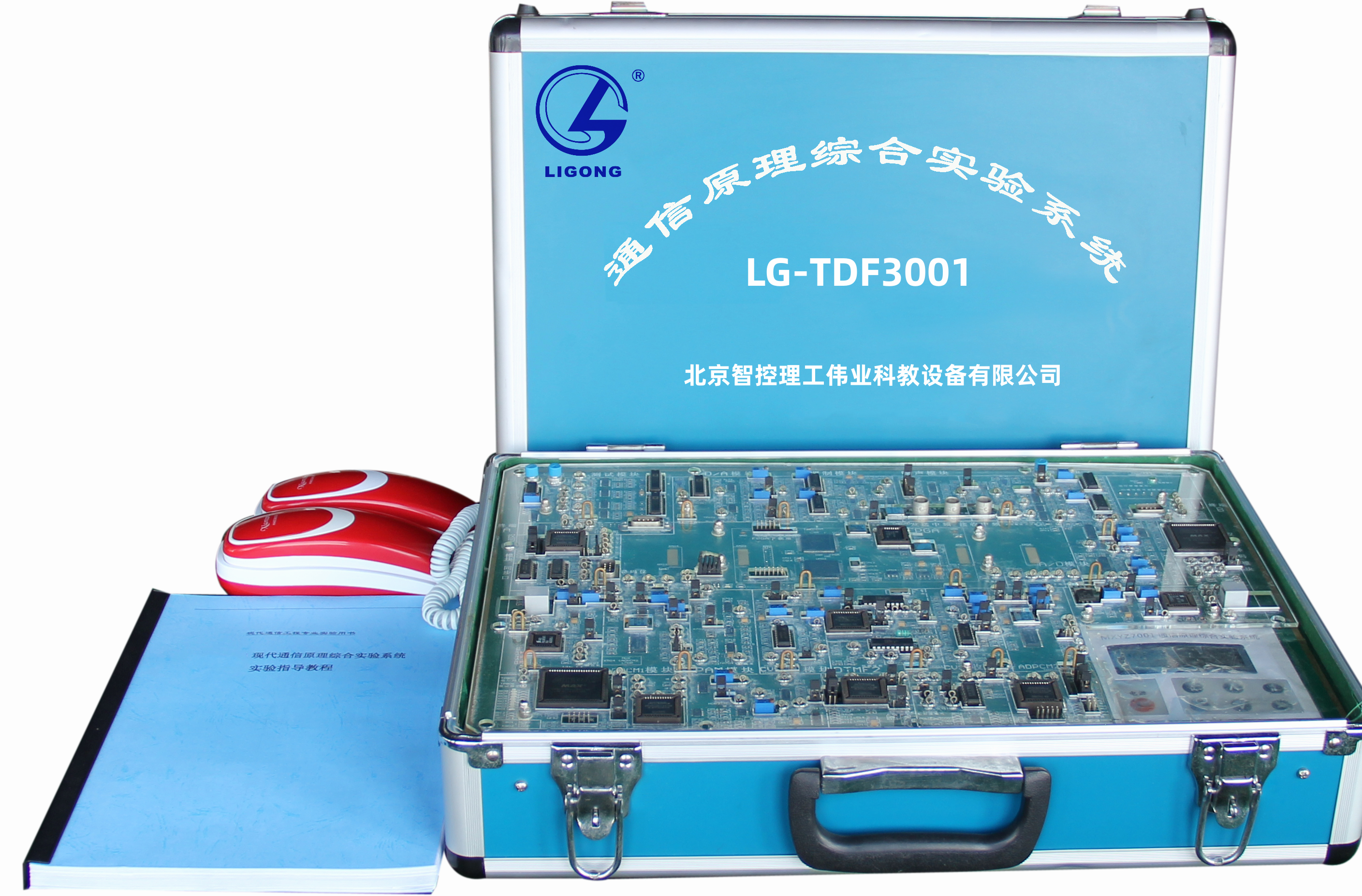

“TYK-TDF3001型通信原理综合实验系统”是我国第一款包含现代调制技术、第一套将工程设备技术应用于通信原理实验的一款先进实验平台，它代表了当今通信原理课程实验的改革方向。LG-TDF3001型实验箱涵盖了建立一个完整的数字通信系统所需要的语音编码技术、数字复接技术、基带传输技术、纠错编译码技术、数字调制解调技术、加扰技术，还包括了涉及电话信令的电话接口技术以及涉及与其它数字终端通信的数字接口技术等。

二、系统特点
1、系统性强：提供了一个完善的通信链路，其包括语音编码技术、数字复接技术、基带传输技术、纠错编译码技术、数字调制解调技术、加扰技术*，同时还含有电话信令的电话接口技术以及涉及与其它数字终端通信的数字接口技术等；
2、提供函数信号发生器，减少实验投资成本*；
3、机器上自带众多信号源：具有近二十种信号源与测试序列，可对模块进行完整性测试；
4、具有方便PCM、PAM实验编码测试的同步信号源*；
5、完善的BPSK模块：含眼图观察、调制、最佳接收、载波恢复、位定时恢复（可在一个实验箱中测量*）。是通信原理课程中基带传输理论、调制解调技术、最佳接收技术三章内容综合运用的最佳实践；
6、采用DSP+FPGA平台（软件无线电技术）实现，支持实验设备的软件不断升级；
7、将DSP+FPGA平台独立设计成一个可外置模块，对该模块可以进行任意更换。更换次数大于百万次（而一般同类实验箱更换平均次数小于三次），增加了实验箱的使用寿命，将DSP与FPGA实验融合到通信原理实验箱中*；
8、实验箱上所用的时钟可连续可调，增加了对各模块性能测试的手段*；
9、具有对测试点的软保护，有对实验平台通过透明有机面板的硬保护；
10、实验项目具有可扩展性，提供完善的二次开发手段；
11、结构合理，严格按信号流程进行布局*；
12、具有众多的模拟调制方式：AM调制、抑制载波的双边带调制、FM调制；
13、增加大量的现代调制技术内容，以适应技术发展的要求如：QPSK、OQPSK、MSK、GMSK、π/4DQPSK、16QAM、64QAM、CDMA传输技术*；
14、对于各种调制方式载频可选，可实现信道选择与多路复用功能*；
15、采用液晶显示，具有友好的人机接口界面；
16、提供完善的教师用书、学生实验指导书及电子版教材；
三、典型实验项目
1、模拟锁相环实验；
2、全数字锁相环实验；
3、连续相位FSK调制传输实验；
4、相干解调BPSK传输实验；
5、非相干解调DBPSK传输实验；
6、汉明编译码实验；
7、PAM编译码器系统实验；
8、PCM编译码器系统实验；
9、ADPCM编译码器系统实验；
10、CVSD编译码器系统实验；
11、AMI/HDB3码型变换实验；
12、CMI码型变换实验；
13、帧成形及其传输实验；
14、帧同步提取系统实验；
15、用户环路接口实验；
16、双音多频检测实验；
17、RS422接口实验；
18、RS232接口实验；
19、电话交换呼叫处理通信系统综合实验；
20、时分复用（TDM）通信系统综合实验；
21、CMI线路编码通信系统综合实验；
22、HDB3线路编码通信系统综合测试；
23、汉明纠错编码通信系统综合测试；
24、BPSK（DBPSK）调制+汉明码系统测试；
25、同步数据传输通信系统综合测试；
26、通信网络同步数据传输通信系统综合测试；
27、计算机数据传输通信系统综合测试；
28、移动衰落信道通信系统综合测试；
29、振幅调制传输系统实验（AM）；
30、单边带（SSB）调制实验；
31、双边带（DSB）调制实验；
32、频率（FM）调制实验；
33、QPSK传输系统实验*；
34、OQPSK传输系统实验*；
35、π/4DQPSK传输系统实验*；
36、MSK传输系统实验*；
37、GMSK传输系统实验*；
38、16QAM传输系统实验*；
39、64QAM传输系统实验*；
40、CDMA传输系统实验*；
四、二次开发实验：
1、可变分频器实验；
2、序列的产生实验；
3、噪声信号的产生；
4、复接实验；
5、帧同步实验；
6、扰码实验；
7、解扰实验；
8、BPSK相位调制实验；说明：
五、说明
1、打*表示LG-TDF3001型需再增加硬件条件下才可升级的实验内容。
2、升级预告：将增加衰落信道仿真软件模块。
