一、产品介绍

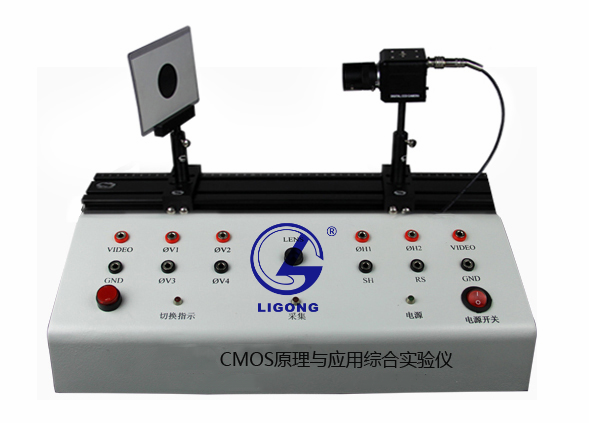

  CMOS传感器是当前被普遍采用的图像传感器，是利用感光二极管(photodiode)进行光电转换，将图像转换为数字数据。CMOS传感器是每个象素都会邻接一个放大器及A/D转换电路，用类似内存电路的方式将数据输出。该实验仪让学生更直观的了解CMOS的原理及应用。外形尺寸：350mm（长）×200mm（宽）×115mm（高）；

二、教学目的
1.了解并掌握CMOS原理及信号处理方法；
2.了解并掌握CMOS的软件方法；
3.掌握利用CMOS进行尺寸测量的方法；
三、主要技术参数
（1）彩色CMOS相机参数：
1.图像传感器：1/4″CMOS彩色；
2.感光面积：4.9mm×3.7mm；
3.信号系统：PAL/NTSC；
4.有效像素：NTSC:768(H)×494(V)；
5.水平解析度：700电视线；
6.镜头：CS/C ；
7.自动增益控制：开启/关闭可选择；
8.背光补偿：开启/关闭 支持；
9.电子快门：开启/关闭可选择；
10.信噪比：More than 48dB(AGC OFF),大于48dB(AGC OFF)；
11.快门速度：1/50(1/60)～1/100000秒；
12.自动光圈镜头：VIDEO/DC 伺服型可支持；
13.白平衡：Auto tracking white balance/自动跟踪白平衡；
14.同步系统：Internal/内同步；
15.视频输出：1.0Vp-p75Ω（BNC）；
16.功率消耗：Less than 3.5W, 小于3.5W；
17.插口：VIDEO OUT(BNC)；
18.电源：DC12V1A；
19.工作温度：-20°C～+55°C；
20.尺寸：50*50*50；
（2）黑白CMOS相机参数：
1.感光芯片：1/4"OV5116B/W CMOS
2.视频制式：N制
3.感光面积：3.2mm*2.5mm
4.清晰度：240TV lines
四、实验内容
1.CMOS原理与驱动实验；
2.CMOS数据采集实验；
3.CMOS用于边缘与轮廓检测实验；
4.CMOS用于物体的尺寸测量实验；
5.CMOS用于图像采集与参数设置实验；
6.CMOS用于投影与差影图像分析实验；
7.CMOS用于图像的滤波与增强实验；
8.CMOS用于颜色识别与变换实验；
9.CMOS图像采集程序设计；
备注：客户自行配置计算机及示波器。
