一、产品介绍

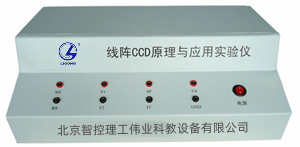

    TYK-GXZ03型线阵CCD原理与应用实验仪是我公司专门针对高校光电信息工程、测控仪器等专业精心研制的一款线阵CCD实验仪产品，当然，它也可以作为科研单位研究线阵CCD原理与应用的工具和平台。它具有很多同类产品的优点，不仅可以使学生和老师直观的了解线阵CCD的原理和驱动波形；而且还能够通过提供的软件和动手搭建实验器材使学生更进一步的掌握线阵CCD的几种典型应用，以加深对课本上理论知识的理解。本款实验仪的特色在于它的实验设施以及光学系统安装在仪器内部，形成微型暗室，抽拉式上盖设计方便学生打开进行观察和实验，使整套光学实验效果更佳并不受外界光源的干扰。

二、教学目的
1.了解并掌握线阵CCD的工作原理及应用；
2.通过仪器提供的软件SDK，再加上学生的创造力，使CCD的应用领域变得更宽；为我国光电检测技术的发展培养人才；
三、主要技术参数
1.传感器：线阵CCD传感器，TCD1206D，有效像元数：2160；像元尺寸：14μm×14μm，相邻像元中心距14μm；
2.数据采集系统：8位分辨率，USB2.0方式，采集速度不低于5MHz高速数据采集系统；
3.信号输出电器特性：模拟信号输出5V；数字信号输出，TTL电平；
4.CPLD：最大延迟时间 tpd(1)10.0ns；电压电源：内部3V- 3.6V逻辑元件/逻辑块数目4；宏单元数64；门数1250；输入/输出数34；工作温度0°C-85°C；
5.操作软件：兼容Microsoft Windows98、Windows2000、WindowsXP、win7；
6.仪器功能的显示：计算机软件的Windows界面用图形显示；
7.光源：白色LED远心照明光源；白色LED均匀光源；
8.成像物镜：50mm/f2多层镀膜成像镜头，5片4组结构，光圈f2 - f16手动调整；
9.数字信号的输出电平：TTL兼容输出；
10.模拟信号的输出电平：0-5V电压输出；
11.接口类型：USB2.0总线接口；
12.操作软件：兼容Microsoft Windows98、Windows2000、WindowsXP；
13.输入电压：交流220V，50Hz输入；
14.典型功耗：不大于25W；
15.主机：
 （1）电源：AC220V，50Hz；直流功耗：不大于30W；
 （2）外形尺寸：450mm(长)×250mm(宽)×150mm(高)；
 （3）重量：5kg；
四、实验内容
1.线阵CCD 工作原理与驱动波形观测；
2.线阵CCD 模拟输出信号的调整；
3.通过采集卡对线阵CCD的模拟输出信号进行A/D转换和数据采集；
4.通过软件浮动阈值对CCD的输出信号进行二值化处理；
5.利用线阵CCD 对物体尺寸进行非接触的实时测量；
6.利用线阵CCD 对物体的角度进行测量；
7.用硬件提取边缘信号的二值化；
五、配套文件资料
1.实验指导书1本；
2.实验软件1套；
备注：客户自行配置计算机及示波器。
