一、仪器简介

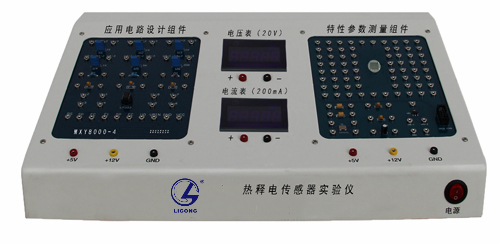

   热释电红外传感器是一种被动式调制型温度敏感元件，它是利用热释电效应进行工作的，通过目标背景的温差来探测目标。其响应速度虽然不如光子型，但由于它可在室温下使用，光谱响应宽，工作频率宽，灵敏度高，探测面广，且灵敏度与波长无关，性能可靠，而被广泛应用于各类入侵报警器，自动开关，非接触测温，火焰报警等。热释电红外传感器本身不发射任何辐射，器件功率小，隐蔽性好，在电子防盗，人体探测领域中，热释电红外传感器的应用非常广泛，因其价格低廉，性能稳定，受到广大用户和专业人士的欢迎。我公司针对这一元件，自主研发了LG-RDG01型热释电传感器实验仪，本款仪器由浅入深的介绍了热释电传感器的工作原理及特性，并开设了原理、应用方面等多个实验，使学生理解并掌握热释电传感器，独立完成相关课题的设计工作。

二、实验配置参数
1.热释电器件及装置1套：
  型号：RE200B；灵敏元面积：2.0×1.0mm2；基片材料：硅；基片厚度：0.5mm；工作波长：5-14µm；平均透过率＞75%；
2.热释电报警可搭建电路组件1套
3.stc89C52单片机及其组件1套：
  工作温度范围：-40～+85℃（工业级）/0～75℃（商业级）；工作电压：5.5V～3.3V（5V单片机）/3.8V～2.0V（3V单片机）；工作频率范围：0～40MHz；共3个16位定时器/计数器，即定时器T0、T1、T2；
4.环境光强检测可搭建电路组件1套
5.热释电红外人体检测可搭建电路组件1套
三、实验目的
1.了解热释电传感器工作原理及特性：
2.认识热释电传感器在实际中的应用
3.进一步加强对51单片机的理解和使用
四、完成实验
（一）原理性实验：
  1.热释电输出电压测量实验
  2.同相运算放大器输出实验
  3.2路控制继电器开启关闭电压测定实验
  4.三极管9013门槛电压提升实验
  5.室内亮度采集电路特性输出实验
  6.某一区域是否有人存在检测电路输出实验
（二）应用性实验：
  1.热释电报警器设计、安装、调试实验
  2.基于单片机的照明节能系统设计实验
