一、产品概述

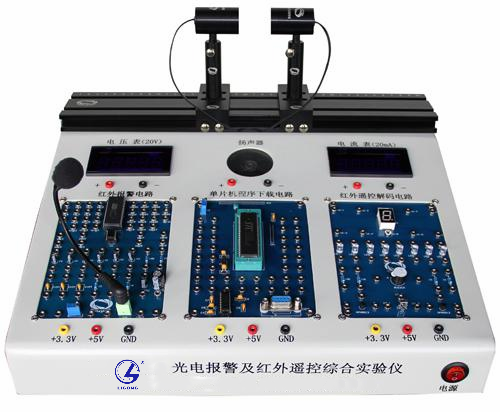

   我司自主研发的TYK-CDJ01型光电报警及红外遥控实验仪具有两大功能，一是光电报警系统，通过感光器件（红外接收管）把光信号转换成电信号，控制数码管的显示以及报警电路，利用部分数字逻辑电路及单片机，实现在报警过程中显示对应路数的功能。二是红外遥控系统（远程控制技术又称为遥控技术，是指实现对被控目标的遥远控制，在工业控制、航空航天、家电领域应用广泛。红外遥控是一种无线、非接触控制技术，具有抗干扰能力强，信息传输可靠，功耗低，成本低，易实现等显著优点，被诸多电子设备特别是家用电器广泛采用，并越来越多的应用到计算机中），该系统通过对红外遥控器的解码实现各种控制电路，如数码管显示控制、发光二极管发光控制、蜂鸣器开关控制等。本款仪器的设计采用可搭建电路组件的结构，从设计、安装、搭建、调试等方面入手，全面提高学生的动手动脑能力和技术水平。

二、产品配置参数
1.红外发射接收管1对；
2.红外报警器可搭建电路组件1套；
3.stc89C52单片机及其组件1套；工作温度范围：-40～+85℃（工业级）/0～75℃（商业级）；工作电压：5.5V～3.3V（5V单片机）/3.8V～2.0V（3V单片机）；工作频率范围：0～40MHz；共3个16位定时器/计数器，即定时器T0、T1、T2；
4.红外接收头HS1838及其可搭建电路组件1套；
5.红外遥控器1个；
三、实验目的
1.了解红外发射接收管的工作原理
2.理解掌握红外报警器电路工作原理
3.理解红外遥控器解码原理
4.进一步熟悉stc89C52单片机的编程及控制电路
四、实验内容
（一）原理性实验：
      1.红外发射管伏安特性实验
      2.红外接收管暗电流和光电流测量实验
      3.矩形波产生实验（利用555芯片）
      4.门电路输出实验
      5.HS1838输出测量实验
（二）应用性实验：
      1.单路信号报警及显示实验
      2.多路信号报警及显示实验
      3.红外遥控器解码实验
      4.红外遥控数码管显示数字实验
      5.红外遥控发光二极管和蜂鸣器控制实验
