一、产品概述

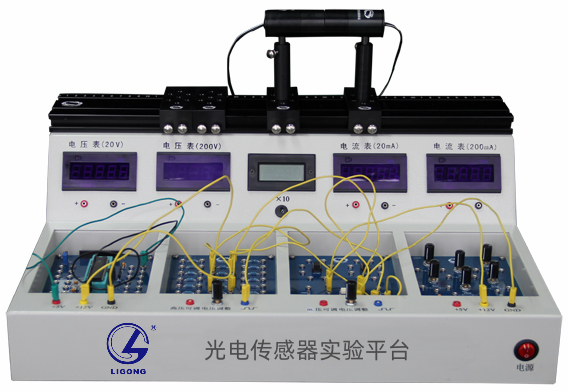

    TYK-GDT01Ⅱ型光电传感器实验平台是针对高校关于导轨式光学实验需求设计的一款实验平台。由光学导轨、数字仪表及电子元器件平台等部分构成，仪器配备各种电源接口及0-200V 高压可调电源和0-12V低压可调电源，可为学生搭建各种实验电路提供电源。学生能够利用平台自行搭建各种光电传感器的变换及处理电路，完成各种关于光电技术方面的应用开发设计，从各方面提高学生的动脑动手能力及创新意识，帮助高校培养光电技术人才。
1. 光学导轨
  可利用导轨滑块自行调节光学配件的距离，配合电子元器件搭建出几何光学、物理光学、光电检测与光电控制等系统，并与仪器内部的数据采集系统相结合完成各种实验系统。
2. 数字仪表、电子元器件平台
  平台提供1块数字电压表（四位半），1块数字（四位半）电流表和1块自动更换量程的数字照度计，这些数字仪表可以应用在电路中进行各种电路参数的测量。此平台还配备各种电阻、电容、可调电位器、二极管、三极管、集成运算放大器、光电耦合器件等。
外形尺寸：410mm(长)×400mm(宽)×150mm(高) 重量：7.5 kg

二、教学目的
1. 了解并掌握各种光学配件及其实验的原理和应用；
2. 了解并掌握各种光电传感器的工作原理、变换电路、处理电路；
3. 培养学生动脑动手能力及创新意识；
三、配置内容
1. 平台电子元器件
   ①光电二极管2只；
   ②光电三极管2只；
   ③光敏电阻2只；
   ④硅光电池1只；
   ⑤发光二极管R、G、B、W四色各1只；
   ⑥PIN光电二极管1只；
2. 平台实验装置
   ①LED点光源装置1支；
   ②光电器件安装装置2件；
   ③热释电实验装置1件；
   ④PSD实验装置1件；
   ⑤52单片机开发系统装置；
3. 光源配置
   650nm点型3mw半导体激光器1只；
4. 夹持器具配置
   ①导轨固定底座4个；
   ②导轨底座支撑杆4个；
   ③一维底座1个；
5. 连接线配置
   ①300mm连接线40颗；
   ②500mm连接线10颗；
四、技术参数
1. 导轨长度：410mm；
2. 数字电压表：精度四位半；量程20V,200V；
3. 数字电流表：精度四位半；量程20mA,200mA；
4. 数字照度计：自动更换量程；测量范围0.1～1.999×10３x；
5. 光电二极管：暗电流ID=±0.1uA；光电流 IL=±80uA；峰值响应880nm；最高工作电压30V；开关时间50/50ns；光谱范围400～1100nm；
6. 光电三极管：集电极-发射极电压30V；发射极-集电极电压5V；集电极电流20mA；
7. 光敏电阻：暗电阻 1.0 MΩ；亮电阻 8～20 KΩ（10Lx）；
8. 硅光电池：开路电压小于500mV；短路电流小于18mA；输出电流小于16.5mA；感光面积10X10mm；
9. 一维PSD：光敏区1mm*8mm；光谱响应范围300-1100nm；Ev=1000LX  2856K 时，开路电 压为0.3V，短路电流为55µA；PSD调整架：位移范围13mm；位移精度0.01mm；
10. 热释电器件：型号：RE200B；灵敏元面积：2.0×1.0mm2；基片材料：硅；基片厚度：0.5mm；工作波长：5-14µm；平均透过率＞75%；
11. 光电耦合器：型号：4N35；隔离电压:5300V；输入电流:10mA；输出电压:30V；工作温度范围:-55°Cto+100°C；最大正向电流, If:60mA；正向电Vf最大:1.5V；电压,Vceo:30V；电压,Vf典型值:1.3V；输出电压最大:30V；击穿电压最小:30V；电流传递率(CTR) 最小值:100%；
12. PIN光电二极管：反向电压 40V；峰值波长 920nm；开路电压 0.4V；短路电流 85uA；
13. 语音识别/声控芯片：内置单声道mono16-bitA/D模数转换；内置双声道stereo16-bitD/A数模转换；内置20mW双声道耳机放大器输出；内置550mW单声道扬声器放大器输出；支持并行接口或者 SPI 接口；内置锁相电路PLL，输入主控时钟频率为 2MHz - 34MHz；工作电压：(VDD:forinternal core) 3.3V；48pin的QFN7*7标准封装；省电模式耗电：1uA；
14. 蓝牙模块:工作频率：2.4GHz ；调制方式：GFSK(Gaussian Frequency Shift Keying)；灵敏度：≤-84dBmat0.1%BER；传输速率：Asynchronous:6kbps Synchronous:6kbps；安全特性：Authentication and encryption；支持服务：Central & Peripheral UUID FFE0,FFE1；功耗：自动休眠模式下，待机电流400uA~1.5mA,传输时8.5mA；供电电源：+3.3VDC 50mA；蓝牙认证：ROHS REACH；功能:主从一体。
五、实验内容
(1)光电传感器件原理与特性的实验
 1. 光敏电阻特性参数及其测量；
 2. 光敏电阻伏安特性实验；
 3. 光敏电阻的变换电路；
 4. 光敏电阻时间响应特性；
 5. 光电二极管光照灵敏度的测量；
 6. 光电二极管伏安特性的测量；
 7. 光电二极管时间响应特性的测量；
 8. 硅光电池在不同偏置状态下的特性参数及其测量；
 9. 测量硅光电池在反向偏置下的时间响应；
 10. 光电三极管光照灵敏度的测量；
 11. 光电三极管伏安特性的测量；
 12. 光电三极管时间响应的测量；
 13. 光电三极管光谱特性的测量；
 14. 光电耦合器电流传输比的测量；
 15. 光电耦合器件伏安特性的测量；
 16. 光电耦合器件时间相应的测量；
 17. 热释电器件基本原理实验；
 18. 热释电器件光谱响应的测试实验；
 19. PSD位移传感器特性参数的测量；
 20. PIN光电二极管特性实验；
(2)二次开发实验
 1. 52单片机程序编写实验；
 2. 52单片机外围电路设计实验；
 3. 基于52单片机的数字时钟设计实验；
六、平台配套文件资料
  实验指导书1本；
  备注：客户自行配置示波器。
