一、产品概述

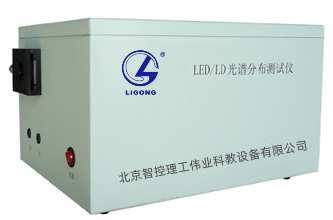

   “TYK-GPC01型 LED/LD光谱分布测试仪”是一款能够探测与分析各种光源在可见谱区范围内分布的“CCD快速光谱仪”，它的探测器是线阵CCD多通道探测器，能够探测各种颜色LED发光管和其他发光体的光谱分布。

二、基本结构
TYK-GPC01型 LED/LD光谱分布测试仪有以下几部分构成：由狭缝、分光光栅、凹面镜和线阵CCD光谱探测器等部件构成；
①狭缝：仪器信号光输入口为可调缝宽的狭缝（缝宽可调）；
②被测LED安装装置：用来安装被测LED等光源；
③被测LD安装装置：用来安装被测LD光源；
④衍射光栅：采用600lp/mm的衍射光栅对入射光进行分光；
⑤凹面镜：将分出的发射光谱汇聚到线阵CCD像敏阵列上；
⑥光谱探测器：用线阵CCD传感器为探测器，以便同步获得更多的光谱谱线；
⑦数据采集：仪器采用12位A/D数据采集系统；以便获得更高的“强度”分辨率；
⑧接口方式：采用USB2.0接口方式与计算机连接；
三、特性参数
1)光谱分辨率：0.123nm；
2)光谱范围：401.17～680.48 nm，264.20nm；
3)幅度分辨率：12位（可为用户升级为16位）；
4)采集速率：采集速率不低于5MHz ；
四、功能与实验
（1）功能：
1. 能够同步快速探测可见光范围的多通道光谱，并对谱线进行分析；
2. 进行“LED光谱分布的测量实验”，学习光谱探测原理与光谱分析方法；
3. 进行“LED发光光谱半宽度的测量实验”认识LED发光光谱特性和测量方法；
4. 利用设备提供的“SDK”软件开发包进行课程设计与毕业设计；
（2)实验：
1. 测试各种颜色LED的光谱分布；
2. 测试LD半导体激光器的光谱分布；
3. 测试其他光的光谱分布；
五、仪器主机与配件
外形尺寸：350mm(长)×250mm(宽)×200mm(高)；
操作软件：兼容Microsoft Windows98、Windows2000、WindowsXP；
包装重量： 4kg；
电器参数：输入电源电压：AC220V；典型功耗：10W；
 配件：① LED发光管 （5个）：分别为红、绿、蓝、白、黄五种颜色；
           ② 点状激光器（1个）
           ③ 电源线（1根）；
           ④ USB数据连接线（1根）；
           ⑤ 产品验收单（1份）；
