一、产品概述

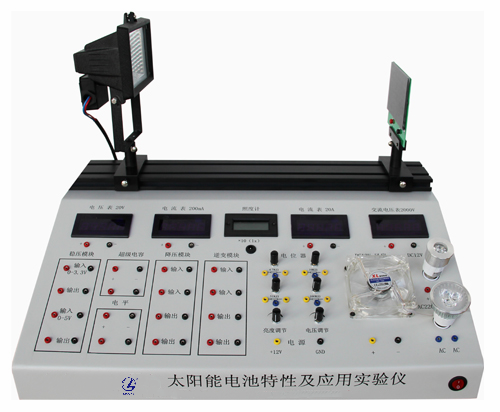

    太阳能的利用指太阳能的直接转化，利用半导体器件的光伏效应原理，把太阳辐射能转化为电能成为光伏技术。利用光伏技术设计的太阳能发电系统主要有太阳能电池片（组件），控制器和逆变器三大部分组成，他们主要有电子元器件构成，不涉及机械结构，所以，光伏发电设备极为精炼。为了使学生对基本特性理性认识的基础上，推出此实验仪从直流到交流，从低压到高压，从大电压小电流到小电压大电流，针对各种可能用到的电源情况，我们分成不同的实验，分块进行演示，我们这款仪器实质就是一个mini太阳能发电站。

二、技术参数
1. 直流电压表：量程0-20V；
2. 直流电流表：量程0-200MA；
3. 直流电流表：量程0-2A；
4. 交流电压表：量程0-2000V；
5. 照度计：自动更换量程；测量范围 0.1～1.999×10３lx；
6. 单晶硅太阳能电池板：6V/120MA
7. 多晶硅太阳能电池板：6V/120MA
8. 非晶硅太阳能电池板：6V/70MA
9. 太阳能电池板组件一套（焊有2块单晶硅电池板）；
10. 节能灯：直流12V，交流220V各1个；
11. 彩色风扇：直流12V/180MA 1个；
12. 铅蓄电池：12V/1.3A；
13. 直流LED灯：12V/3W；
14. 交流LED灯：220V/3W；
15. 超级电容：22V/2.0F；
16. DC-DC模块：输入3.6-32V，输出0.8-30V；
17. 逆变模块：输入电压12V，输出电压210V；
18. 单晶硅太阳能电池板：6V/120MA（在标准条件下）；
19. 外形尺寸：450mm(长)×340mm(宽)×200mm(高)；重量：5kg。
三、实验内容
（一）太阳能电池特性实验
1. 了解并掌握太阳能电池的原理及结构；
2. 测量太阳能电池暗特性；
3. 测量太阳能电池光照特性：短路电流与光照强度关系；
以上是对单晶硅、多晶硅及非晶硅太阳能电池的测量
（二）太阳能电池应用实验
1. 同种类型太阳能电池板串并联实验：
2. 分别在电池板串并联情况下对超级电容充电，记录充电完成的时间，
3. 太阳能电池匹配负载实验；
4. 太阳能电池板匹配输出实验；
5. DC-DC模块输出实验；
6. DC-AC逆变与交流负载试验；
