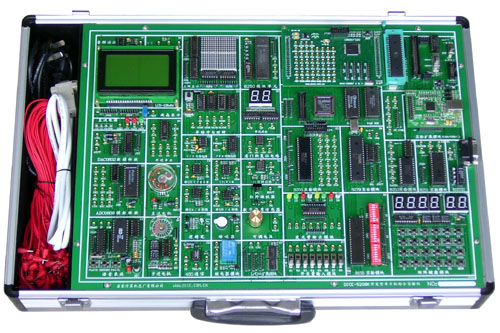

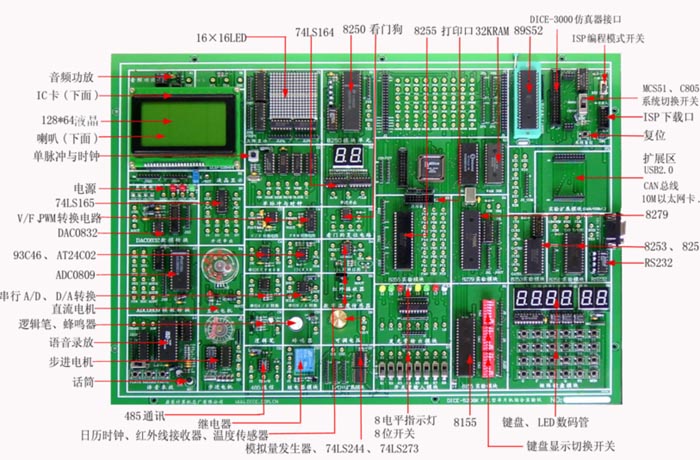

TYK-5208K型 新型单片机综合实验箱是《MCS-51单片机原理与接口》《单片机控制技术》《自动化控制》《C8051Fxxx高速SOC单片机原理及应用》《EDA》《VHDL硬件描述语言》《CPLD/FPGA应用基础》等课程教学的*佳配套实验设备，在传统实验项目的基础上新增加了几乎所有*实用、新颖的接口电路（如1 WIRE /I²C/SPI总线等）和通讯类接口实验(如USB2.0通讯/TCP/IP网络通讯/CAN总线/红外线收发等)。不但可满足各大专院校进行MCS-51、C8051F嵌入式单片机、CPLD/FPGA等课程的开放式实验教学,也可以让参加电子竞赛的学生熟悉各种类型的接口芯片,做各种实时控制实验,轻松面对电子竞赛.也可以让参加工作的电子工程师迅速成为高手。

一、主要特点

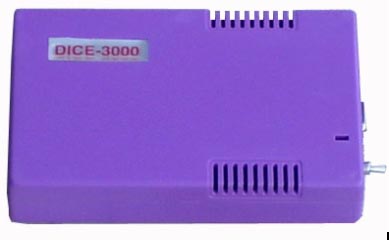

(1) 该实验系统配置3000型高性能MCS-51硬件仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和用户CPU独立运行，上位仿真软件支持汇编、C语言、PL/M语言。可运行于WIN98/2000/NT/XP操作系统平台。
(2) 实验系统带有ISP在线下载电路,学生在完成实验后可脱离仿真机和PC机独立运行学生自行设计的单片机系统。（可在线编程AT89S51/52/53系列单片机）

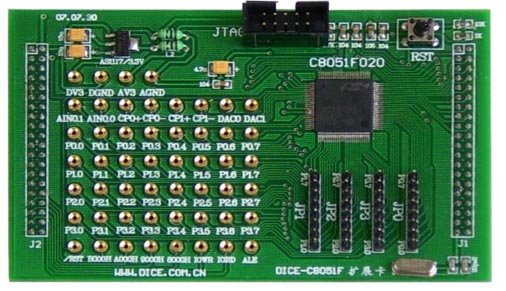

(3) 该实验系统可扩展C8051F020嵌入式实验开发模块, 并配有DICE-EC5型USB高速通讯仿真器，通过4脚的JTAG接口可以进行非侵入式、全速的在线系统调试、仿真；集成开发环境支持Silicon Labs IDE和KEIL C软件。(4) 该实验系统可扩展CPLD/FPGA模块,并配有相应的并口下载电路,轻松变成一台EDA实验开发平台.
(4) 该实验系统可扩展”数控式电子演示装置”,该装置是本公司的*产品,结合上位演示软件和USB接口,可为该实验系统扩展多达十五个生动、形象、复杂的实验,其中大部分是闭环实验,实验践性非常强.
(5) 实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
(6) 附带详细的视频教程，方便老师与学生更好地理解与使用仪器。
二、C8051F020单片机主要特点：
1、模拟外设:
(1)逐次逼近型(SAR)12位 ADC(ADC0)

三、实验项目
(一)软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
(二)硬件实验

P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255 A、B、C口输出方波实验；
（6）8255 PA口控制PB口；
（7）8255控制交通灯；

（8）简单I/O扩展实验；

（9）A/D0809转换实验；

（10）D/A0832转换实验；
（11）8279键盘显示实验；
*（12）通用打印机实验；
*（13）微型打印机打印字符、曲线、汉字实验；
*（14）日历时钟DS12887控制实验；
（15）I2C储存卡读写实验；
（16）语音芯片ISD1730控制实验（录音）；
（17）语音芯片ISD1730控制实验（放音）；
（18）继电器控制实验；
（19）步进电机控制；
（20）8253方波实验；
（21）小直流电机调速实验；
（22）16*16 LED点阵显示实验；
（23）128*64 LCD液晶显示实验；
（24）8250可编程异步通讯接口实验（自发自收）；
（25）8251可编程通讯接口实验（与PC机）；
（26）单片机RS232/485串行发送实验（双机通讯）；
（27）单片机RS232/485串行接收实验（双机通讯）；

（28）单片机通过RS232/485与PC机通讯实验

(三)新型实用接口实验；

*（29）CAN总线通讯接口实验
*（30）以太网TCP/IP协议接口实验；
* (31）USB2.0通讯接口实验。
（32) DS18B20单总线温度测量实验
（33）红外线遥控收发实验
（34）TLC549串行A/D转换实验
（35）TLC5615 10位D/A串行转换实验
（36）PCF8563 I²C日历时钟实验

（37）MAX813看门狗实验

（38）V/F转换电路

（39）93C46串行EEPROM读写实验

（40）AT24C02读写实验

（41）PWM转换实验

（42）串并转换实验（74LS164）

（43）并串转换实验（74LS165）

（44）电子音乐实验

（45）8155实验
