TYK-598K2型 超强型三合一单片机开发实验仪
TYK-598K2型 超强型三合一单片机开发实验仪是我公司单片机微机的代表产品，它在DICE-598K型实验箱基础上作了一些调整，使其布局更加合理、美观。该实验箱的系统通讯接口由原来的串行口改为USB接口。 TYK-598K2型 超强型三合一单片机开发实验仪实验项目极其丰富，该系统采用开放式、模块化结构，实验方式非常灵活，各项性能指标极其优秀，并在DICE-598KⅠ型基础上增加了一个实验模块扩展接口，它可以方便的扩展我公司提供和用户自己开发的各种新型实验模块，是目前教仪市场上一款性价比极高的单片机微机三合一实验开发系统。 常用接口电路 8255扩展模块 输出接口 128*64字符型液晶 (16*2字符型液晶接口) 8155扩展模块 16×16LED点阵显示 8253定时/计数器模块 八位逻辑电平显示； 8250可编程序异步通迅接口 继电器控制电路 8251可编程序异步通迅接口 扬声器驱动电路 8279键盘显示接口 存储器芯片 SRAM 62256数据存储器 8259单级中断控制器模块 （27C512）程序存储器 8237 DMA传送模...
分类：
描述

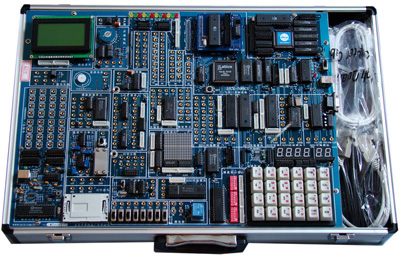

TYK-598K2型 超强型三合一单片机开发实验仪是我公司单片机微机的代表产品，它在DICE-598K型实验箱基础上作了一些调整，使其布局更加合理、美观。该实验箱的系统通讯接口由原来的串行口改为USB接口。
TYK-598K2型 超强型三合一单片机开发实验仪实验项目极其丰富，该系统采用开放式、模块化结构，实验方式非常灵活，各项性能指标极其优秀，并在DICE-598KⅠ型基础上增加了一个实验模块扩展接口，它可以方便的扩展我公司提供和用户自己开发的各种新型实验模块，是目前教仪市场上一款性价比极高的单片机微机三合一实验开发系统。
|
常用接口电路
|
8255扩展模块
|
输出接口
|
128*64字符型液晶
(16*2字符型液晶接口)
|
|
8155扩展模块
|
16×16LED点阵显示
|
||
|
8253定时/计数器模块
|
八位逻辑电平显示；
|
||
|
8250可编程序异步通迅接口
|
继电器控制电路
|
||
|
8251可编程序异步通迅接口
|
扬声器驱动电路
|
||
|
8279键盘显示接口
|
存储器芯片
|
SRAM 62256数据存储器
|
|
|
8259单级中断控制器模块
|
（27C512）程序存储器
|
||
|
8237 DMA传送模块
|
数据转换
|
并行A/D0809转换接口
|
|
|
感温二极管传感器模块
|
并行D/A0832转换接口
|
||
|
压力传器模块
|
通信接口
|
RS-232接口
|
|
|
霍尔传感器模块
|
RS-485接口
|
||
|
定时器/计数器扩展接口
|
|||
|
I/O扩展接口（244、373）
|
|||
|
接触式IC卡接口
|
|||
|
打印机接口
|
CPU扩展接口
|
8088模块
|
|
|
时钟发生电路
|
AT89S52扩展模块
|
||
|
模拟量发生器模块
|
80C196扩展模块
|
||
|
步进电机驱动（实物）
|
|||
|
直流电机驱动（实物）
|
集成51/96仿真器
|
||
|
输入接口
|
4×6阵列式键盘
|
电子演示装置（*产品）
（可扩展15个实验）
|
|
|
八位拨码开关
|
|||
|
单次脉冲源
|
三、实验项目
51部分实验：（CPU：AT89S52）
软件实验
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验；
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。
硬件实验
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255 A、B、C口输出方波实验；
（6）8255 PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）A/D0809转换实验；
（10）D/A0832转换实验；
（11）8279键盘显示实验；
*（12）通用打印机实验；
*（13）微型打印机打印字符、曲线、汉字实验；
*（14）日历时钟DS12887控制实验；
（15）I2C储存卡读写实验；
*（16）语音芯片ISD1420控制实验（录音）；
*（17）语音芯片ISD1420控制实验（放音）；
（18）继电器控制实验；
（19）步进电机控制；
（20）8253方波实验；
（21）小直流电机调速实验；
（22）16*16 LED点阵显示实验；
（23）128*64 LCD液晶显示实验；
（24）8250可编程异步通讯接口实验（自发自收）；
（25）8251可编程通讯接口实验（与PC机）；
（26）单片机RS232/485串行发送实验（双机通讯）；
（27）单片机RS232/485串行接收实验（双机通讯）；
（28）温度压力实验；
（29）电子音乐实验
96部分实验（CPU：80C196KB）
软件实验
(1)清零程序
(2)拆字程序
(3)拼字程序
(4)数字区传送子程序
(5)数据排序实验
(6)查找相同个数
(7)无符号双字节快速乘法子程序
(8)多分支程序
硬件实验
(1) P1口亮灯实验
(2) P1口转弯灯实验
(3) P2.6口输入，P1口输出
(4) 工业顺序控制
(5) 8255 A、B、C口输出方波
(6) 8255 PA口控制PB口
(7) 8255控制交通灯
(8) 简单I/O扩展
(9) A/D转换实验
(10)D/A转换实验
(11)8279键盘显示实验
(12)通用打印机
(13)继电器控制
(14)8253方波
(15)步进电机控制
88实验部份
软件实验：
（1）二进制多位加法实验
（2）二进制转换为BCD码实验
（3）BCD码转换为二进制码
(4）十进制数的BCD码相减运算
（5）内存清零实验
（6）数码显示实验
（7）求*大数和*小数
（8）数据块传送实验
（9）分支程序设计。
硬件实验：
（1）A/D转换实验
（2）D/A转换实验（一）
（3）D/A转换实验（二）
（4）8255A并行口实验（一）
（5）8255A并行口实验（二）
（6）定时器/计数器实验
（7）8259单级中断控制器实验
（8）串行口发送实验（双机通讯）
（9）串行口接收实验（双机通讯）
（10）小直流电机调速实验；
（11）步进电机控制
（12）继电器控制
（13）存贮器读写实验
（14）电子琴实验
（15）简单I/O口扩展实验
（16）8251可编程通讯接口和PC机通讯
（17）16*16 LED点阵显示实验
（18）128*64 LCD液晶显示实验
（19）8237 DMA传送实验
（20）8250可编程异步通讯接口实验
（21）8279 键盘显示实验
（22）温度控制实验
（23）压力测量实验
(三)数控式实验演示模拟装置可完成的控制类项目：（*产品，USB接口）
闭环控制:
（1） 机器人扫地雷、
（2） 刀库捷径选择、
（3） 四层电梯、
（4） 四级传送带、
（5） 邮件分拣、
（6） 水塔水位控制、
（7） 交流电机Y/△起动
开环控制:
（8） 交通信号灯、
（9） 步进电机、
（10） 舞台灯
（11） LED显示、
（12） 液体混合装置、
（13） 八通道逻辑分析、
（14） 温度压力、
（15） 连线自检。
注：实验项目前打*星号为选配扩展卡实验。
（四）配置清单：
LG598K主机1台
51/196CPU卡各1抉
IC卡1块
实验连线30支
电源线1支
指导手册3本
说明书1本
系统调试软件及实验程序全套
保修卡合格证全套
