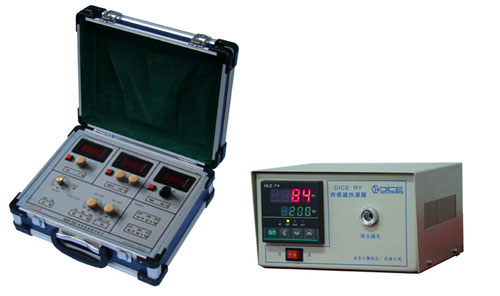

TYK-CG3型 典型传感器实验箱
一、概述 TYK-CG3型 典型传感器实验箱为适应不同类别、不同层次的专业需要，*新推出的模块化新产品，本实验力求使传感器结构透明化，能加深学生对传感器原理的认识。 二、配置及技术性能 1．信号源：1k~10kHz，幅度VPP=8V,带数显频率计指示 2．直流稳压源：±5V,±12v 3．恒流源：0~2OmA输出 4．直流电压表：0-2V、0-20V 5．智能温控制模块：测温范围0~400℃ 6．温度传感器模块：包括PN结，负温热敏电阻，LM35，铂电阻，铜电阻，K型热电偶，E型热电偶 7．光电转速传感器模块 8．应变传感器模块 9．差动变压器模块 10．霍尔传感器模块 11．电容传感器模块 三、实验项目及模块介绍 实训项目与图片 模块图片 实验项目 1号金属箔式应变片实验模块 1.2.1 (实验一)单臂电桥...
分类：
描述
一、概述
TYK-CG3型 典型传感器实验箱为适应不同类别、不同层次的专业需要，*新推出的模块化新产品，本实验力求使传感器结构透明化，能加深学生对传感器原理的认识。
二、配置及技术性能
1．信号源：1k~10kHz，幅度VPP=8V,带数显频率计指示
2．直流稳压源：±5V,±12v
3．恒流源：0~2OmA输出
4．直流电压表：0-2V、0-20V
5．智能温控制模块：测温范围0~400℃
6．温度传感器模块：包括PN结，负温热敏电阻，LM35，铂电阻，铜电阻，K型热电偶，E型热电偶
7．光电转速传感器模块
8．应变传感器模块
9．差动变压器模块
10．霍尔传感器模块
11．电容传感器模块
三、实验项目及模块介绍
实训项目与图片
|
模块图片
|
实验项目
|
 |
1号金属箔式应变片实验模块
1.2.1 (实验一)单臂电桥性能实验
1.2.2(实验二)半桥性能实验
1.2.3 (实验三)全桥性能实验
1.2.4（实验四）金属箔式应变片单臂、半桥、全桥性能比较
*1.2.5 (实验五)金属箔式应变片的温度影响实验
1.2.6（实验六）直流全桥的应用—电子秤实验 |
|
|
4号电容式传感器实验模块
4.3.1（实验十三）电容式传感器的位移特性实验
|
|
|
5号霍尔式传感器实验模块
5.3.1（实验十五）直流激励时霍尔式传感器的位移特性实验
5.3.2（实验十六）交流激励时霍尔式传感器的位移特性实验
5.3.3（实验十七）霍尔式传感器的应用—电流超限检测报警器 |
|
|
6号差动变压器实验模块
6.2.1（实验十八）差动变压器的位移特性实验
6.2.2（实验十九）激励频率对差动变压器特性的影响
6.2.3（实验二十）差动变压器的零点残余电压补偿实验
|
|
|
8号光电、转速实验模块
8.3.1（实验二十六）光电传感器测速电路实验
8.3.2（实验二十七）电涡流式传感器测速电路实验
8.3.3 （实验二十八）磁电式传感器测速电路实验
8.3.4（实验二十九）霍尔式传感器测速电路实验
8.3.5（实验三十）光纤传感器测速电路实验
8.3.6（实验三十一）光纤传感器的位移特性实验 |
|
|
9号温度传感器特性实验模块
9.2.1（实验三十二）PN结温度传感器温度特性实验
9.2.3（实验三十三）负温热敏电阻温度特性实验
9.2.4（实验三十四）集成温度传感器LM35温度特性实验
9.2.5（实验三十五）铂电阻温度特性实验
9.2.6（实验三十六）铜电阻温度特性实验
9.2.7 (实验三十七)K型热电偶测温实验
9.2.8（实验三十八）E型热电偶测温实验 |
|
|
14号交直流、全桥、测量、差动放大
实验模块
14.2.1（实验四十六）测量放大实验 |
增强型选配模块(可根据用户需要，自行选配)

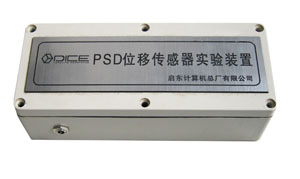

1. PSD光电位置传感器模块

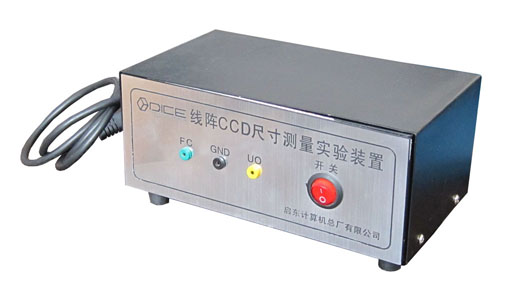

2. CCD图象传感器模块
3. 超声波测距传感器模块

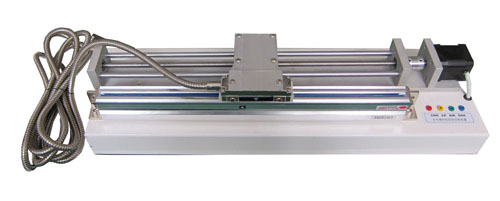

4. 长光栅位移传感器模块（带直线丝杠，步进电机，单片机控制整个闭环运动系统）

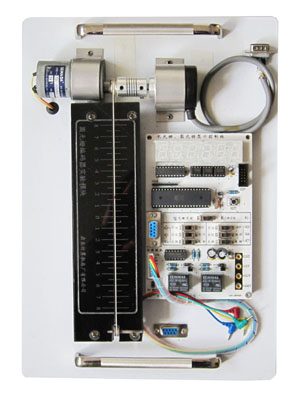

5. 圆光栅位移传感器模块（带电机，单片机控制整个闭环系统）
6. 液体水位流量传感器模块（自带红外线遥控，单片机闭环控制系统）

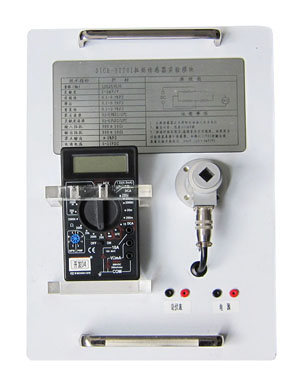

7. 扭矩传感器模块（带力矩扳）
四、数据采集卡及配套软件(选配件)
本软件配合数据采集卡实时采集实验数据，对数据进行动态或静态处理和分析。
可显示实验内容，实验图形绘制，并支持保存实验表格。
