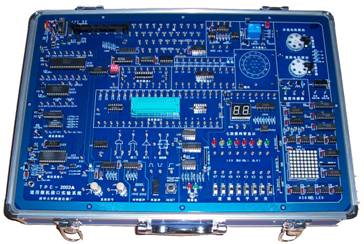

TYK-2008PCID型 32位微机原理与接口实验箱
实验室及实验仪器的综合和开放是当前实验室建设的方向，培养学生的研究和创新能力是实验室的重要任务。随着现代计算机技术的快速发展，以Intel 80x86（32位）高级微处理器为核心、以Windows操作系统为主流应用环境的微机系统日益普及，各大专院校已纷纷开始了“32位微机原理”和“32位微机接口技术”课程的教学。“32位微机原理”和“32位微机接口技术”是实践性很强的课程，要取得良好教学效果，就离不开高水平的实验教学。公司顺应计算机信息技术发展的潮流，积极推动32位微机实验教学体系的建立，隆重推出DICE-2008PCI系列32位微机教学实验系统，为各高校建立32位微机实验教学体系提供了完整解决方案。 完善的基本微机接口技术实验教学平台 系统以 PC 微机为主机，由一块PCI9054 为桥接主芯片PCI全隔离总线驱动扩展卡、一个微机接口通用实验箱及软件集成实验环境组成。将PCI-LOCAL_ISA BUS PCI 插卡，安装在PC机的任一PCI插槽内，并有一条34芯和一条40芯的扁平电缆把 LOCAL_ISA BUS ...
分类：
描述
实验室及实验仪器的综合和开放是当前实验室建设的方向，培养学生的研究和创新能力是实验室的重要任务。随着现代计算机技术的快速发展，以Intel 80x86（32位）高级微处理器为核心、以Windows操作系统为主流应用环境的微机系统日益普及，各大专院校已纷纷开始了“32位微机原理”和“32位微机接口技术”课程的教学。“32位微机原理”和“32位微机接口技术”是实践性很强的课程，要取得良好教学效果，就离不开高水平的实验教学。公司顺应计算机信息技术发展的潮流，积极推动32位微机实验教学体系的建立，隆重推出DICE-2008PCI系列32位微机教学实验系统，为各高校建立32位微机实验教学体系提供了完整解决方案。
完善的基本微机接口技术实验教学平台
系统以 PC 微机为主机，由一块PCI9054 为桥接主芯片PCI全隔离总线驱动扩展卡、一个微机接口通用实验箱及软件集成实验环境组成。将PCI-LOCAL_ISA BUS PCI 插卡，安装在PC机的任一PCI插槽内，并有一条34芯和一条40芯的扁平电缆把 LOCAL_ISA BUS 总线信号连接到通用实验箱实验箱内，供作基本接口实验使用。 在微机接口通用实验箱中的全隔离扩展接口；为各种扩展模块、用户的控制板、常用外围接口及其控制应用部件提供了方便的链接接口信号。全面支持“微机接口技术”及“微机控制应用”的各项实验内容。实验箱中的阻容等器件采用贴片在主板背面、每个接口均有限流保护。防止误操作损坏器件，大大提高了整机的可靠性！实验母板上的所有芯片都是安放在IC插座上的，更换方便；采用的自锁式连接导线，接触十分可靠。
系统采用模块化、积木式设计，清晰明了，提高了灵活性和适应性
兼容性强，减少设备投资 ：“主控单元＋微机接口通用实验箱＋扩展模块”分体式结构设计，只需构买一种微机通用接口实验箱，通过更换主控单元便可组成多种实验仪。现提供：Intel 8086 16位微机控制单元；以S5933/PCI9052 /PCI9054三种桥接芯片的PCI 32位微机控制板；以后还将不断推出新的控制板。一机多用，可减少院校设备投资津费，优惠实用。
开放式结构：通用实验箱具有良好的开放特性，系统总线及各种外围接口器件都可有开放接口，便于老师和学生设计开发新的实验。实验台上除固定电路外还设有用户扩展实验区，用户可以自己设计实验电路，在用户实验区插上所选芯片并连线即可以实验。从而极大地提高了学生的实际和操作能力，避免了单纯验证式实验方式的弊病。
无限升级，永不淘汰的实验平台：从小到大的模块化设计，无限扩展的组合设计空间为用户提供永不淘汰的实验平台。我们提供几种模块可供用户自由组合。并在以后不断推出新的实验模块，供用户无限升级，永远引领科技潮流。
目前还提供了32位数据扩展及32位存储器/32位IO读写模块、点阵式LCD中文显示与IC卡实验模块、8279键盘显示实验模块、16x16点阵式LED及4x4键盘和4位LED八段显示器模块、CPLD可编程逻辑实验模块等多种扩展实验模块供教学实验选择。
集成调试软件,为用户提供了完整的32位微机原理实验调试平台：
·调试界面采用自行开发的 VC++ 风格的DICE 组合软件包；
·全新的 WINDOWS 界面版本，支持 WIN98/ME/2000/XP/NT 操作系统；
·符合编程语言语法的彩色文本显示，用户可根据个人爱好修改特定和着色功能；
·先进的错误定位，可直接进入错误位置，无需查找错误信息；
·完美的编辑编译集成环境，可在同一个编辑窗口中编辑编译程序，无需做其它任何设置；
·完美的集成调试环境，可在Windows 98/ME及Windows XP环境下，在DICE调试窗口中直接运行和源程序调试宏汇编程序，无需任何其它烦琐的操作。
高级接口技术实验：
1. Windows驱动程序WDM设计实验； 2. PCI总线扩展卡驱动程序设计实验；
|
1. 74LS138 I/O地址译码器实验
|
2. 74LS244并行输入实验
|
|
3. 74LS273并行输岀实验
|
4. 8253可编程定时器/计数器实验
|
|
5. 8255可编程并行接口实验
|
6. 74LS164串并转换八段数码管实验
|
|
7. ADC0809模/数转换器实验
|
8. DAC0832数/模转换器实验
|
|
9. 8251串行通信实验
|
10. 8250串行双机通信实验
|
|
11. 8279键盘显示控制实验
|
12. HM6264存储器读写实验
|
|
13. 18B20单线数字测温实验
|
14. 继电器控制实验
|
|
15. 竞赛枪答器实验
|
16. 交通灯控制实验
|
|
17. 中断实验
|
18. DMA传送实验
|
|
19. 集成电路测试实验
|
20. 电子琴实验
|
|
21. 步进电机控制实验
高级接口技术实验：
|
22. 直流电机转速控制实验
|
3. Windows下访问PCI配置空间实验； 4. 在Windows下处理PCI中断实验；
5. 在Windows实现存储器扩展实验； 6. 在Windows实现DMA实验；
7. 在Windows实现各种接口实验。
提供下列选配模块：
1. 32位接口驱动模块板：提供8/16/32位接口实验；8/16/32位存储器读写、8/16/32位DMA实验。
2. 键盘 LED显示模块板：配有4*4键盘接口，四位LED八段显示器，进行键盘动态扫描；动态显示等实验；配有16*16 LED及驱动电路，可进行八位、及十六位数据接口的中文字幕移动实验。
3. LCD与IC卡实验模块：
提供128*64点阵式LCD中文显示、图形显示实验；IC卡读、写、加密等实验。
4. CPLD可编程逻辑实验模块 ：各种逻辑门电路：与门、或门、非门、异或门、锁存器、触发器、缓冲器等；半加器、全加器、比较器、二十进制计数器、分频器、移位寄存器、译码器；常用的 74 系列芯片、接口芯片实验；提供 VHDL 语言编写的实验范例。
