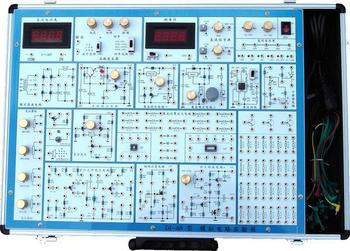

TYK-A6型 模拟电路实验箱是按照学校持殊要求设计的，该实验箱特点是将所有实验器件集中分类分布于线路板上,由锁紧式插孔将引线引出，学生可按照各实验项目自已动手搭建电路,有利于培养学生的思维能力及动手能力,也增强了该实验箱的适用性。A6型模拟电路实验箱以《高等工业学校电子技术基础课程教学基本要求》中确定的教学实验要求为基础，包括了《模拟电子技术 基础》课程全部实验内容，是专为各大专院校、中等专业学校和电大、职大等学生学习电子技术、电子线路等课程开发的*新型实验设备。

 ☆实验箱组成
 ①电源：
   输入：AC 220V±10%，50HZ
   输出：※DC：±5V～±12V可调， I≥0.2A
　　 　 ※DC：＋5V～＋27V可调，DC I≥0.2A
      　　※DC：±12V，DC I≥0.2A
       以上各路输出均有过流保护，自动恢复功能
     　　※AC V:7.5V×2；AC I≥0.15A
②直流电压源
       双路-0.5V～＋0.5V；－5V～＋5V两档连续可调。
 ③低频信号源: 1000HZ 0-10V(新增)
 ④分立元件电路
       整流、滤波和稳压电路；单级放大电路；两级阻容耦容放大电
       路；负反馈放大电路；射极跟随器；差动放大电路；互补对称
       功放电路；电位器组；电阻、电容和二三极管、扬效应管、
       可控硅等组成。
⑤集成模拟电路
       两个独立的运算放大器(741)；集成功放(LM386)
 ☆主要特点
     该实验箱的实验板正面采用进口波纹漆为底,印有原理图及符号，
     装有相应元器件，增加了学生的感性认识,需要测量及观察的部分
     装有锁紧式接插件,使用直观、可靠，维修方便、简捷，实验电路
     采用单元电路方式设计,每个单元电路以基本电路为主，再连接不
     同的元件为该电路参数或通过不同的单元电路组合,完成不同的实
     验要求。该箱由一体形铅合金型材制成，色泽造型高雅气派,箱体
     牢固可靠,不变形,重量轻，绝缘安全性能好，开关箱盖方便可靠,
     外型美观。
 ☆实验项目
     1.单级放大电路                 12.集成功率放大器
     2.两级放大电路                 13.整流滤波与并联稳压电路
     3.负反馈放大电路             14.串联稳压电路
     4.射极跟随器                     15.集成稳压器
     5.差动放大电路                 16.RC正弦波振荡器
     6.比例求和运算电路         17.LC振荡器及选频放大器
     7.积分与微分电路             18.电流/电压转换电路
     8.波形发生电路                 19.电压/频率转换电路
     9.有源滤波器                     20.互补对称功率放大器
    10.电压比较器                    21.波形变换电路
    11.IC电路RC正弦波振荡器22.扬效应管实验(新增)
                                                       附加:面包板扩展区
                                                 23.可控硅实验电路(新增)
