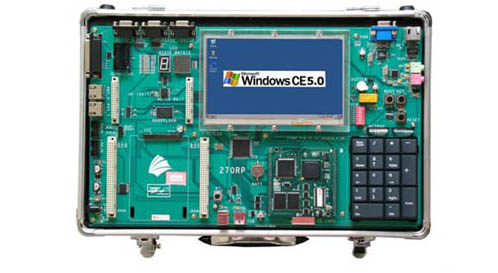

TYK-PXA270RP 嵌入式教学实验系统
|
|
|
|
产品简介
|
|

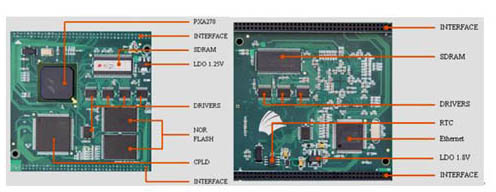

公司本着“专业技术服务教学”的目的,针对嵌入式系统新的发展隆重推出高端LG-PXA270RP嵌入式教学实验开发系统,即可以满足普通嵌入式教学,又可为实时视音频编解码、网络无线传输、流媒体等高端嵌入式应用提供稳定灵活的平台。 ![]() TYK-PXA270RP核心模块是以MARVELL公司的嵌入式处理器PXA270为核心,整合了大量的外围资源,形成的高性能小型化嵌入式处理部件。它采用XSCALE内核,集成度高,可靠性好,设计精细实用。是国内PXA270同类型产品体积*小的模块之一。本模块适合作为工业控制,仪器仪表或相关嵌入式控制的核心数据处理与存储单元。
|
|

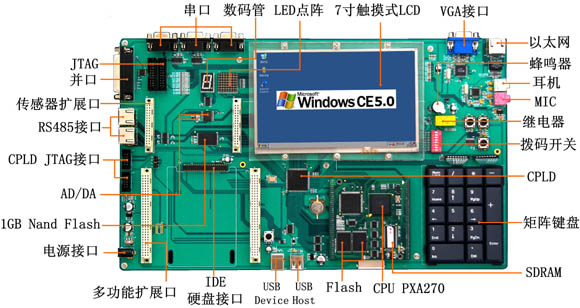

硬件规格
|
|
|
(可兼容选配)
16:9 显示,分辨率:800 × 480
8bits AD: 4路
1个七段数码管
1个8 × 8 LED点阵
GPS&GPRS模块
射频&IC模块
指纹模块
802.15.4模块
电机模块……
开发环境:支持Linux 2.4/ 2.6 和Windows CE 5.0 /6.0 操作系统。
扩展功能: 针对各院校不同专业的工程需求,开发平台设计了双排欧式座扩展接口,提供了众多可选扩展资源,并有相应的实验例子,如GPS实验、GSM/GPRS实验、非接触式射频卡实验、直流/步进电机实验、指纹识别实验等等,并兼容DICE-VI智能传感器扩展。
大容量的储存能力:板上1GB Nand Flash,符合海量储存需求。
实验列表
Linux实验
|
Linux基础实验:
实验一 连接宿主PC机与PXA270-RP目标板 实验二 REDHAT 9的安装 实验三 建立主机开发环境 实验四 配置MINICOM 实验五 配置TFTP 实验六 配置NFS服务 实验七 HELLOWORLD 实验八 编译BOOTLOADER 实验九 编译LINUX内核 实验十 制作文件系统 实验十一 烧写各部分到目标板 实验十二 简单的程序 实验十三 CPU GPIO驱动程序 实验十四 中断实验 实验十五 数码管显示实验 实验十六 LED点阵驱动 实验十七 AD驱动实验 实验十八 DA驱动实验 实验十九 键盘驱动实验 实验二十 LCD控制实验 实验二十一 触摸屏驱动实验 实验二十二 VGA显示实验 实验二十三 WEB服务器实验 实验二十四 网络传输实验 实验二十五 多线程实验 实验二十六 USB蓝牙设备实验 实验二十七 窗口通讯实验 实验二十八 温度传感器实验 实验二十九 继电器驱动实验 实验三十 EEPROM实验 实验三十一 DIP_SWITCH实验 实验三十二 蜂鸣器驱动实验 实验三十三 RS485实验 Linux QT实验:
准备实验 嵌入式图形开发环境的搭建 实验一 “HELLO WORD!”QT初探 实验二 创建一个窗口并添加按钮 实验三 对象间通信:SIGNAL 和 SLOT 机制 实验四 菜单和快捷键 实验五 工具条和状态栏 实验六 鼠标和键盘事件 实验七 对话框 实验八 QT中的绘图 Linux扩展实验:(需选配扩展模块可做)
l USB蓝牙设备实验 l 射频卡读写实验 l 指纹识别实验 l GPS实验 l GSM/GPRS实验 l CAN总线通信实验 …… |
WinCE实验
|
WinCE基础实验:
实验一 安装WINCE并建立开发环境 实验二 建立并编译WIN CE平台 实验三 WINDOWS C强型内核 实验五 定制SDK并建立EVC下的开发环境 实验六 建立宿主机与实验箱的连接 实验七 PB平台的HELLOWORLD实验 实验八 EVC下的HELLO WORLD实验 实验九 编写WINDOW程序 实验十 编写DIALOG程序 实验十一 EXTKEY中断程序 实验十二 LED数码管驱动 实验十三 GPIOLED数码管程序 实验十四 LEDARY点阵实验 实验十五 液晶屏坏点测试程序 实验十六 录音机测试程序 实验十七 简单聊天室程序(CE版) 实验十八 视频点播VOD实验 实验十九 简单播放器实验 实验二十 串口通讯测试程序(对话框版) 实验二十一 编译驱动及测试综合实验 实验二十二 DIP实验 实验二十三 IIC总线—温度实验 实验二十四 IIC总线—EEPROM实验 实验二十五 IIC总线—DA实验 实验二十六 AD实验 实验二十七 摄像头图像采集传输实验 WINCE扩展实验:(需选配对应扩展模块) GPS实验 GSM实验 电机实验 射频卡实验 蓝牙实验 指纹识别实验 …… |
![]() |
![]() |
![]() |
||||||
|
|
|
||||||
![]() |
![]() |
![]() |
||||||
|
|
|
||||||
![]() |
![]() |
![]() |
||||||
|
|
|
源代码清单
Linux |
内核
|
Linux Kernel 2.4.21 (2.6.11单独订购) ( 源代码 )
|
系统引导程序
|
Boot Loader ( 源代码 )
|
|
文件系统
|
JFFS2
|
|
GUI
|
QT
|
|
Device Driver
|
Ethernet, USB Host, Serial Port, VGA, LCD, Touch Screen, Audio, MMC port, Keypad, LED 数码管…
|
|
Application
|
Blue Tooth,WEB服务器,多媒体播放,GSM,GPS
|
|
Tool China
|
GUN, MKFS.JFFS2, Jflash
|
|
WinCE |
板级支持包
|
WinCE 5.0 BSP(标配)、WINCE6.0BSP (单独订购)
|
Device Driver
|
Ethernet, USB Host, USB Slave, Serial Port, LCD, Touch Screen, Audio, SD/MMC port, LED 数码管 ,1GB Nand Flash…
|
1. PXA270RP开发板一块:包括270RP核心板,270RP底板和液晶屏
2. DC 5V 3A直流电源一个(支持AC 100~240V输入)
3. 直通串口线延长线一条 (一头针一头孔)
4. 直通并口线延长线一条 (一头针一头孔)
5. 交叉网线一条 (2米)
6. XSCALE JTAG连接线
7. USB A-B口转接线一条
8. 触摸笔一支
9. 配套光盘一张
1. LINUX系统源代码
2. LINUX驱动程序源代码
3. LINUX所有测试程序源代码
4. LINUX目标文件镜像文件
5. WINCE系统BSP
6. WINCE驱动程序源代码
7. WINCE所有测试程序源代码
1. PXA270RP系统说明
2. PXA270RP LINUX使用说明
3. PXA270RP WINCE使用说明
4. PXA270RP-CPLD使用说明
5. PXA270RP核心板硬件原理图
6. PXA270RP底板硬件原理图
