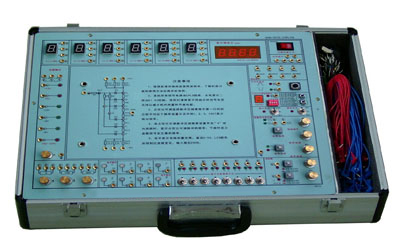

TYK－GP206型 高频数模通用实验仪采用主机加实验卡的结构模式,配置灵活,主机提供了相当充足的信号源,能满足复杂要求的各类实验,是一款不可多得的通用实验平台,其主机技术指标如下：
1、 输入：AC 220V±10% 输出：±12V／0.2A;+5V／1.5A;-5V/0.1A;－8V／0. 1A;+5-27V/0.2A连续可调,各路均有过流保护，自动恢复功能。
2、±5V,±0.5V双路电压源
3、函数信号源： 输出波形：正弦波、方波、三角波 频率范围：2Hz～300KHz( *高可提升至1MHZ以上),分二档连续可调 ,输出幅值：方波5V、 三角波0～8V (VP-P)， 正弦波 0～3V (VP-P)。
4、数字信号源:固定连续脉冲：0.1HZ、1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;
5、占空比可调连续脉冲：0.1HZ、1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ;占空比可调范围：10%-90%,占空比当前值有数码显示。
6、时序脉冲：T1-T4
7、手动单脉冲
8、数字式频率计：可测0-9.999MHZ,误差<1HZ,实时测量函数信号源或占空比可调连续脉冲。
9、八位逻辑电平开关,有电平指示
10、八位0-5V电平彩灯电路(在0-5V间电压变化时彩灯由绿转红连续变化)。
11、六位BCD码显示电路
12、电位器组(三只)
13、波形转换电路

面板采用PVC贴膜,频率计及占空比数码显示采用隐藏式,所有发光指示灯用底透方式安装。
实验模块全部做在插卡上,正面由PVC贴膜、线路图,反面由元器件和透明防护罩组成,实验项目根据需要可以灵活配置和增加设计。
（一）高频实验项目
1.调谐放大器
①单调谐回路谐振放大器；②双调谐回路谐振放大器
2.高频功率放大器（丙类）
3.LC电容反馈三点式振荡器
4.石英晶体振荡器
5.振幅调制器（利用乘法器）
6.调幅波信号的解调
7.变容二极管调频振荡器
8.相位鉴频器
9.集成电路（压控振荡器）构成的频率调制器
10.集成电路（锁相环）构成的频率解调器
11.利用二极管函数电路实现波形转换。
12.集成高频功率放大器的应用a:调频无线话筒；b：电视信号转发器；c：信号发生器。
13、RC集成振荡器；
14、混频电路
 （二）模拟电路实验

1.单级放大电路

2.两级放大电路

3.负反馈放大电路

4.射极跟随器

5.差动放大电路

6.比例求和运算电路

7.积分与微分电路

8.波形发生电路

9.有源滤波器

10.电压比较器

11.IC电路RC正弦波振荡器

12.集成功率放大器

13.整流滤波与并联稳压电路

14.串联稳压电路

15.集成稳压器

16.RC正弦波振荡器

17.LC振荡器及选频放大器]

18.电流/电压转换电路

19.电压/频率转换电路

20.互补对称功率放大器

21.波形变换电路

22.扬效应管实验(新增)

23.可控硅实验电路(新增)

（三）数字电路实验项目

1．TTL集成逻辑门的参数测试与使用

2．CMOS集成逻辑门的测试

3．门电路的逻辑功能实验

4．常用组合逻辑功能器件的测试

5．半加器、全加器及逻辑运算实验

6、七人表决电路及血型检测电路

7、RS触发器的功能测试

8、JK、D触发器逻辑功能及主要参数测试

9、三态输出出发器及锁存器

10、异步二进制计数器实验

11、同步二进制计数器实验

12、移位寄存器的功能测试

13、计数、译码、显示电路实验

14、555集成电路及应用

15、波形产生及单稳态触发器

16、序列检测器的设计

17、D/A数模转换器

18、A/D模数转换器

19、可人工干预的交通灯控制器

20、数字电子钟设计

21、数字频率计

22、汽车尾灯控制实验
