一、主要特点：

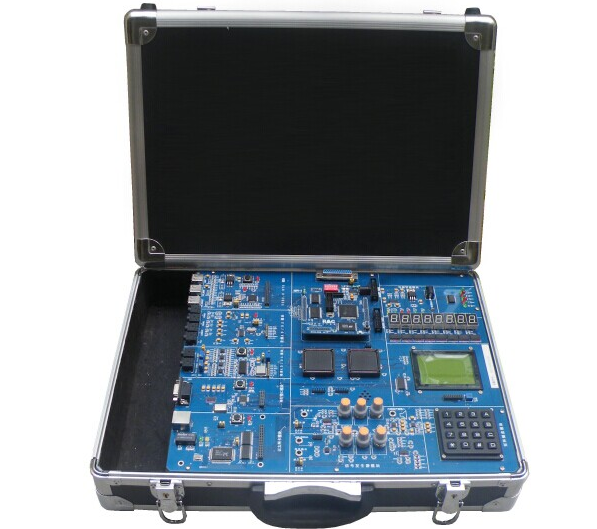

   TYK-DSP03型 DSP数字信号处理实验箱采用“核心板+通用底板+扩展接口”架构设计，所有接口外设与CPLD连接管理，可以开设DSP的所有实验实训，核心板可兼容2812、5416、5509等。整个系统接口丰富，提供足够的训练例程，产品设计有应用型实验实训项目，如基于PWM控制的直流电机控制实验，以太网接口应用实验，步进电机控制应用实验、音频处理应用实验等。

二、实验箱硬件要求：

1、系统能完成DSP相关教学实验设计,整个系统为“核心板+通用底板+扩展接口”设计，核心板既可以配合实验箱使用，也可以做为开发板独立使用；系统主板采用模块化设计，结构紧密，布局合理，包括DSP、CPLD等多种技术，并且芯片和核心片可以拨插，留有I/O口和下载口方便二次开发，不仅用于教学还可以用于毕业设计和电子设计大赛等项目。

2、要求实验箱标配为C5000的5416核心板，可选配C2000的2812核心板和C5000的5509核心板。

3、系统设计与现实接近的实用性，趣味性实验，比如说USB下载，MP3解码播放器，实时FFT算法等。每个模块应留有对应的测试点，并有明确的标识，方便学生测量信号。

4、系统设计有交通灯模块，8位数码管模块， 128*64液晶显示模块，4*4键盘模块等常规模块。

5、系统设计有产生方波、三角波、正弦波的函数信号发生器，并且其幅度、频率可以手动调节，方便学生进行典型算法时可以进行实时数据的算法数值比较。

6、为开设实验方便，要求具有丰富的示波器测试点及音频信号源模块和语音供方模块，便于管理，设备不用外配麦克和耳机，要求实验箱内置。

7、系统应采用模块化设计，各模块有独立的信号测试点，学生可清楚直观的分析各模块的工作原理，并且其数据、控制总线均应引出，以方便学生作毕业及课程设计之用。

8、系统应设计有A/D、D/A转换模块, 精度为16位，*高抽样率为22k，可以进行FIR滤波器实时处理实验和实际信号的FFT实时实验。

9、系统还应设计有高精度音频A/D、D/A模块，*好采用芯片为16位双声道，自带滤波器，数字可编程的专用音频AD/DA芯片，抽样率为0－90k，精度*高可达32位，可做专业音频（如MP3）的AD/DA实验等。把DSP芯片与A/D、D/A结合起来可以进行各种语音处理实验（包括MP3实验）

10、系统应设计有USB模块，采用支持OTG的USB芯片，利用USB模块可做USB协议的编程实验（如主从实验、OTG实验），还可以利用USB模块与PC机进行数据交换实验（如MP3下载，并可以解码播放音乐）。

11、系统应设计有TCP/IP接口模块，能完成以太网通信实验，可以实现WEB SERVER功能。

12、HPI-PC通信接口模块：可以实现DSP与PC机之间传输数据，完成HPI bootloader，虚拟示波器，虚拟频谱仪的实验；

13、总线扩展接口模块：用户可以通过总线扩展接口连接自己开发的专用目标板，以达到扩展实验和开发使用；

三、核心板技术参数

1、核心板

1）5416核心板：（标配）

开发板可独立做为开发板使用，集成外存储单元，单＋5V供电即可，标准JTAG下载口、时钟电路、复位电路，设计有复位电路。并可按用户要求可以扩展，该模块采用DSP的*小系统设计，总线全部向用户开放。

电源：输入  5V直流、输出    +5V、+3.3V、+2.5V

核心芯片： TMS320C5416

SRAM：   64K×16bits

FLASH：  512K×16bits

2）2812核心板：（选配）

采用TI公司DSP芯片TMS320F2812，支持DSP/BIOS实时操作，带有3组跳线，片内自带AD,扩展有外部DA，该开发板采用DSP的*小系统设计，总线全部向用户开放。该系列开发板上设计有JTAG下载口、时钟电路、标准5V电源接口，该开发板户可以方便的进行DSP的应用研究和扩展开发使用。

电源：输入5V直流、输出    +5V、+3.3V、+2.5V

核心芯片： TMS320LF2812  主频：150MHZ

晶振：20M

AD：16路12位AD, 扩展4通道12位D/A

SRAM：片内18K，片外扩充128K×16bit

FLASH：128K×16bit

DA模块：DAC7822

测试指示灯：3个LED

3）5509A核心板：（选配）

核心板可独立做为开发板使用，集成外存储单元，*好是单＋5V供电即可，标准JTAG下载口，设计有复位电路。程序的固化通过JTAG口和拔码开关的设置即可完成。

核心芯片：TMS320VC5509A      工作频率*高200MHz

片上资源： 16bit的数据总线，16bit扩展总线EMIF接口，内部存储器：128Kx16bitSRAM和32Kx16bit的ROM。

外部扩展：一个USB接口，一个SD卡接口

NAND FLASH：16M×16bit

SDRAM：4x4Mx16bit

EEPROM：512K

2、主板

1)、电源：输入220V交流、输出    ±5V   ±12V

2)、CPLD：Xilinx公司9572

3)、两路低频信号源：

信号种类：正弦波、三角波、方波

频率范围：0Hz—1.7KHz

幅度范围：0-6V

4)、高精度音频A/D、D/A：

声道：16位双声道

抽样率：0－90k

精度：32位

5)、普通语音A/D、D/A转换：

声道：单声道

抽样率：0－22K

精度：16位

6)、主板提供的接口：

一个串行接口

一个并行接口：完成虚拟仪器实验

一个Ethernet10M/100M高速接口

三个USB接口（支持USB2.0）

六个音频接口（立体声双通道输入/输出）

多个扩展接口

7)、主板提供的其它模块：

1个4X4键盘阵列模块

8个七段码管显示模块

6个LED灯显示模块

一个128*64液晶显示模块

高精度音频A/D、D/A模块

普通语音A/D、D/A转换模块

双声道音频功放模块

8）电机模块

1个PWM可控直流电机（带驱动电路、霍尔传感器测速）

1个步进电机控制模块（带驱动电路）

四、主要实验项目

A、DSP基础硬件实验类：

1、循环操作实验

2、双操作数乘法实验

3、并行运算实验

4、小数运算实验

5、长字运算实验

6、浮点运算实验

B、数字信号处理算法实验类：

7、相关(Correlation)算法实验

8、卷积（Convolve）算法实验

9、快速傅立叶变换（FFT）算法实验

10、有限冲击响应滤波器（FIR）算法实验

11、无限冲击响应滤波器（IIR）算法实验

12、自适应滤波器实验

13、离散余弦变换(DCT)算法实验

C、接口及控制实验类：

14、LED显示模块：数码管控制实验

15、液晶显示模块：液晶图形文字显示及图像处理初步应用实验

16、键盘输入模块：键盘输入实验

17、UART接口模块：UART接口控制实验

18、以太网接口模块：TCP/IP协议实验

19、AD/DA模块：普通语音A/D与D/A转换实验

20、音频AD/DA模块：高精度语音A/D与D/A转换实验

21、音频AD/DA模块：数字录音机实验

22、音频AD/DA模块：FIR滤波器实时处理实验

23、音频AD/DA模块：MP3解码实验

24、信号发生模块：函数信号的FFT实验

25、USB模块：Host实验（主模式）

26、USB模块：Device（从模式）

27、USB模块:OTG实验（两个实验箱互连）

28、步进电机控制实验

29、直流电机控制实验

D、图像处理算法实验类：

1、图像旋转

2、图像灰度变换

3、图像阀值变换

4、图像均衡

5、中值滤波

6、图像锐化

7、图像平滑

8、图像边缘检测
