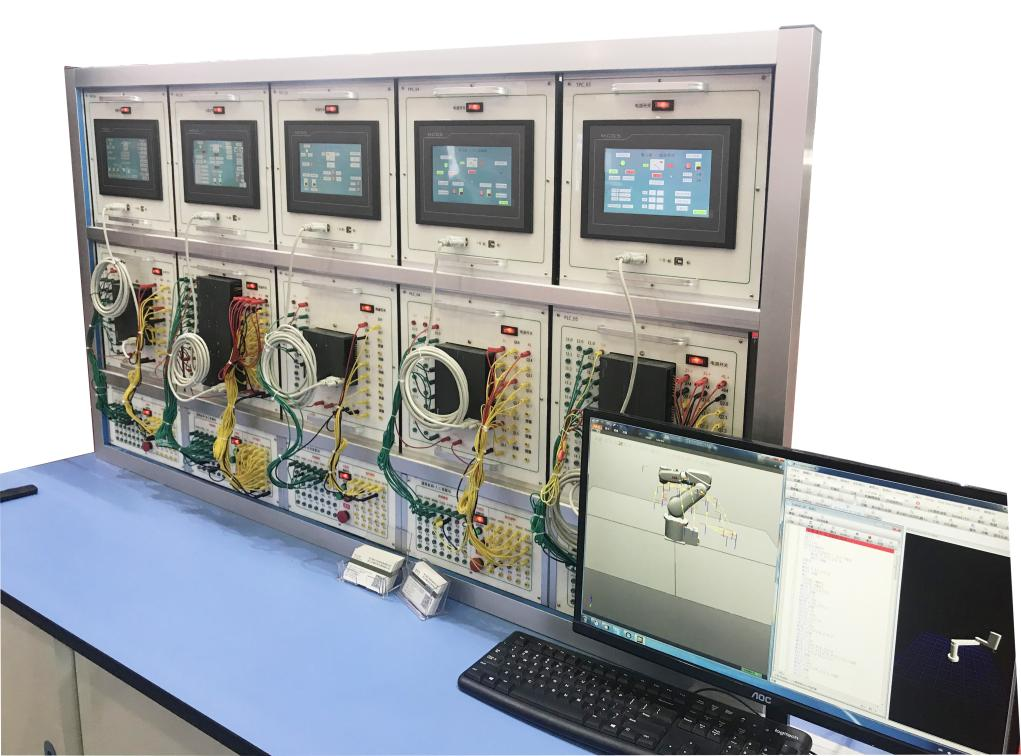

LGX-SL01型 智能制造数字孪生虚拟调试工作站是一套集成了，运动控制、嵌入式、PLC、人机交互一体化系统平台，该平台包含可扩展几乎所有制造产线的功能单元模块及应用，涉及有多个专业学科的交叉应用，并且结合AR仿真技术体验和教学展示应用；该系统平台采用半实物 + 虚拟控制器 + 3D仿真方式，并且结合智能控制的MES系统，能够进行从智能制造工厂的从设备层、驱动层、控制层、管理层、应用层的五层架构所有环节的开发，包含了从PLC等控制驱动技术，再到winCC、C#上位机控制。 该系统配套了工作站虚实仿真台，系统具有多种数字孪生的半实物实训模块，每一种模块都配置不同的功能及及实训方向，半实物实训模块采用全铝工艺，结合一体化电路基础，开放出了所有IO及总线的物理接线端子，即能够满足实训过程的快速香蕉拔插线实验，也能够满足学生对于接线端子的工装实验，并且实训模块电路完全开放，可独立应用。

一、产品特点
1、开放式智慧工厂综合实训台系统，配套工业机器人控制系统、西门子PLC、运动控制器、嵌入式物联网共计四种硬件控制系统；
2、配套开放式控制柜+实训台+组态液晶屏
3、支持工业互联网图形化+VB+C+组态语言硬件编程
4、配套全套工业互联网管理及控制应用的课程案例资源
5、可编辑虚拟产线互动编程
二、实训模块说明
1、西门子S7-1214 主控实训箱
内置S7-1214主控CPV，集成以太网模块;集成 RS485 模块，外置接口；钢质外壳，配套便携式把手；一体化集成电路板，兼容香蕉头、5.08 接线端子接线。
2、电源网关模块
内置220V转24V工业一体式开关电源;内置保护电路开关，拔插式保险丝;内置千兆网以太网网关，外置多路以太网接口；多路电源开源及指示灯。
3、人机界面
    配置TPC7032KT，液晶屏：7'TFT；背光灯：LED；显示颜色：65535真彩；分辨率：800*480；显示亮度：250cd/m²；触摸屏：电阻式；额定电压：24±20%VDC；额定功率：5W；处理器：4核，800MHz；内存：256M；系统存储：128M；组态软件：MCGSPRO；外部接口：串口
方式1：COM1（RS232），COM2（RS485），COM3（RS485）；方式1：COM1（RS232），COM9（RS422）；USB接口：1主1从；以太网口：1*10/100M自适应；防护等级：IP65（前面板）。
4、云智能实验室安全管理系统
本平台将无线传输、信息处理等物联网技术应用用于自动化远程控制。设备端运行状态、数据参数等上传至云平台。物联网系统的传感层、传输层和应用层关联掌握数据与分析数据。
(1)电压、电流等模拟量数据显示
(2)输入开关监控，输出开关等数字量控制。
(3)远程控制启停状态，给定输出电压值的。
(4)显示输入输出电压值的历史数据
(5)可按照日期、日间进行查询历史数进行查询。
(6)报警信号为PLC主机模拟量采集数值或者开关量可以自由设定，如当模拟量输入超过设定电压时产生报警，通过物联网自动化应用软件将报警信号上传到云平台，通过云平台向设置的终端推送报警信号，每台设备可对应多个终端设备。
(7)通过手机端可以实现远程控制PLC的输出及监视PLC的输入状态变化。
(8)数据显示画面：画面显示输入电压数值，输出电压监控，开关状态输入，开关控制输出，以及云端连接二维码。
(9)联网设置界面：设置现场数据连接云平台后台数据库管理。
★为保证软件正版，投标时提供云智能实验室安全管理系统软件著作权证书原件备。
