一、设备简介

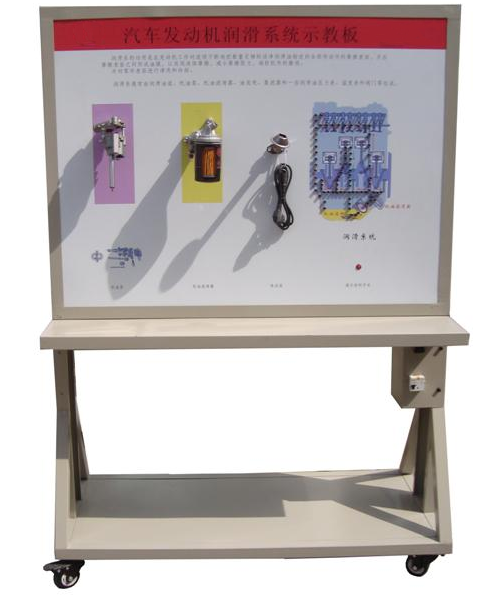

    汽车润滑系示教板采用全新发动机润滑系统进行解剖处理，全面展示发动机润滑系统的内外结构（各部件齐全，剖面位置合理）。并辅以彩色发动机润滑系统结构原理图，可有效增强教学效果。

二、设备结构功能

1.对润滑系统进行解剖处理，各剖面喷涂不同颜色，全面展示发动机润滑系统的内外结构。
2.示教板面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图与工作原理示意图;学员可直观对照发动机润滑系统结构原理图和实物，认识和分析发动机润滑系统的工作原理。
3.示教板面板上安装有不同颜色的LE灯，通过 LED灯顺序闪烁方式，可动态演示润滑油在发动机油路中的流向。
4.示教板面板上安装有检测喘子，可直接在面板上检测滑润系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5.示教板面板部分采用1.5mm 冷板冲压成形结构，外形美观;底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置，示教板底座上配有 40cm左右的桌面，方便放需资料、轻型检测仪器等。

6.示教板工作采用普通 220V交流电源，经内部电路变压整流转换成 12V 直流电源，无需蓄电池，减少充电的麻烦，12V 直流电源有防短路功能。

三、技术规格

1.外形尺寸（约）∶1240×600×1700mm（长×宽×高）

2.外接电源∶AC 220V±10% 50Hz

3.工作电压∶DC 12V

4.工作温度∶-40℃~+50℃

5.颜色∶7032

6.钢管∶40*40*3mm

7.机柜∶1.5mm冷板冲中压成形，背面设置维修门

8.移动力脚轮∶100*60mm
