型号：TYK -ZQY02
尺寸：1800×1000×800（长×宽×高）
使用环境：温度-5℃～40℃；湿度≤80％
汽车类型：东风（可选）
重量：220KG
电压：380V
频率：50/60HZ
功率：1.1KW

 组件： 安全阀 、排水阀、手动单止回阀 、空气压力表、刹车灯开关 、 快泄阀 、双止回阀 、双系统脚制动阀 、控制阀、弹簧制动阀 、 行车制动室 。
一、产品简介：
    本台架选用气压制动系统。适用于汽车专业中高等职业学校、培训机构、汽车构造与维修等，能够满足对汽车气压制动系统的结构、工作原理等教学需求。
功能介绍：

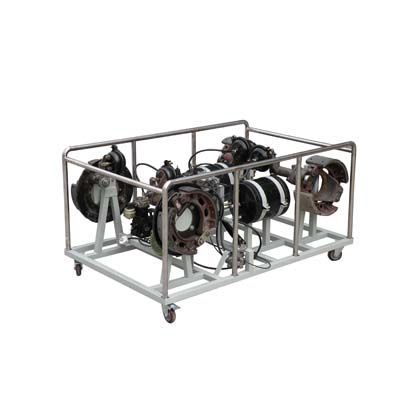

     台架结构：试验台由机架、气压制动系统总成两部分组成；制动系统零件置于机架之上，结构完整、与实车相同。
动态演示功能：可直观演示气压制动系统的工作过程。
二、显示功能：装有指针式压力表，可直观显示总泵、各个分泵的制动压力。
机架采用国标钢材焊接，台架表面喷塑处理。
三、性能及特点
大型气压制动系统元器件；
台架布局，原车结构布放，容易理解工作过程；
展示内部工作原理；
动态演示气压制动系统实际工况；
可移动台架结构，便于移动教学。
四、实验项目
气压制动系统结构组成及其工作原理；
拆装实习。
等级考核项目。
