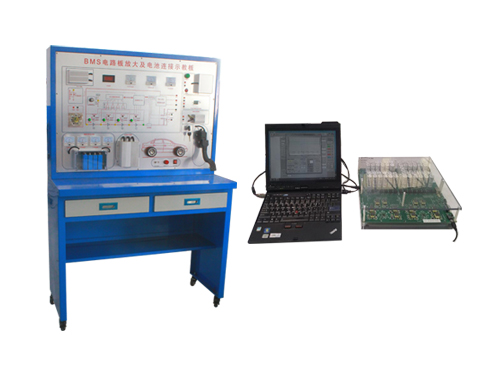

动力电池和管理系统实训台采用纯电动汽车电池组管理控制系统实物为基础，动态监测电池组温度、动态监测总回路电流、动态报警指示、动态显示所有电池组信息、按键实时处理、可动态监测每个单节电池电压、动态估计电池组容量、充电实时控制等，
锂电池管理系统实训台数据采集模块
       数据采集模块与电池模组连接，外带温度传感器，用于采集电池箱体的电压、温度等信息，根据连接的电池箱体内的电池串联节数的不同，数据采集模块采集的单体电压数从5~16节不等。另外每个数据采集模块上均带有两个温度传感器。
       数据采集模块需通过外部的12VDC为其提供工作电源，它将采集到的电池电压、箱体温度等信息通过串行通信总线传输到主控单元。
1.电压检测排线与电池的连接
以16节串联的电池箱体为例，对电压排线的说明如下(如串数n低于16S，则只需将B(n)N接到*后一节电池的负极即可)：
2.接口说明
3.串行通信总线的连接
电池管理系统实训台显示屏
电池管理系统实训台采用的显示屏为3.5寸彩色触摸屏，外形尺寸：96×81×46。
1.触摸屏接线说明
本系统的触摸屏的电源及通信接口均需与主控模块连接
2.触摸屏结构
触摸屏的整个结构由显示区域、指示灯、电源、通信口组成。前面板配备了指示灯，用于判断设备故障。电源和通信口均放在触摸屏的底部，符合工业设计需求标准。
       动力电池和管理系统实训台用于监测并指示电池状况(电压、剩余能量、温度、电流)、在异常情况下向用户发出报警信号(声光) 、严重时根据制定的控制策略切断电力传送链路以保护电池从而延长电池使用寿命，另外电池管理系统还有能量均衡作用等。欢迎定制!
