一、概述：
  TYK-KTNF03型 纯电动汽车空调和暖风实训台的基础部件为纯电动新能源汽车拆解零部件，选用原装全新纯电动汽车空调和暖风系统；真实地呈现了纯电动汽车空调和暖风系统核心零部件之间的连接控制关系、安装位置和运行参数。供暖系统采用 PTC 水加热器总成加热冷却液，冷却液先由水泵抽空调暖风副水箱总成内的冷却液泵进PTC水加热器总成，加热后的冷却液流经暖风芯体，再回至空调暖风副水箱总成，如此循环。各主要部件安装在平台上，电气连接方式与实车相同，断电后可以方便拆卸。


二、参数标准：
1.轴距[mm]：2718
2.整备质量[kg]：2220
3.电动机总功率[kw]：100
4.最大续航里程[km]：400
三、设备组成
1.控制部分:空调电子控制单元、控制面板。收音机及显示屏
2.空调原件部分:汽车自动空调及PTC暖风系统
3.检测与应用：面板喷绘彩色原理图 双向检测端子
4.故障设置部分：无线接收器、多功能继电器板、7寸超大显示屏
5.支撑台架：国标优质铝型材、万向锁止脚轮
四、设备规格
1.工作电压：DC12V  DC653V
2.工作温度：-20℃—50℃
五、功能要求
1.展示功能：将原车的空调系统部件拆下，合理的布置在铝型材台架上。所有部件清晰可见，对原理学习有很好的帮助。
2.运行功能：设备连接于动力驱动系统上，打开点火开关，当仪表显示OK字样时，设备就可以运行自动空调系统，充分展示自动空调系统的工作过程。 配置有两块压力表，低压表和高压表，不同的时期显示不同的压力。控制面板上有空调的工作模式开关可在常规模式及经济模式下进行转换。鼓风机调节开关使鼓风机在一定的范围内无极变速转动。出风模式开关调节出风方向。
3.检测功能：实训台面板上安装有双向检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。

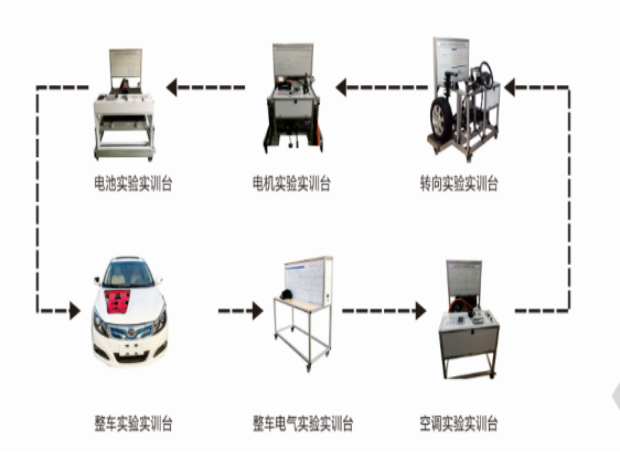

4.本系统与虚实融合数字化实训平台进行交互，实训系统可以将空调系统控制线路电压信号共享到平台上，平台可以直接对实训台共享部分电压信号进行检测及故障检测，达到虚实融合效果。
5.实训考核系统操作面板、立柱、底座采用模块化设计，模具一体成型高强度ABS 吸塑外观，内部铝型材结构支架坚固耐用，电子原器件接线位立柱等封闭空间内，整机具备安全性与可靠性。
6.诊断仪检测：本设备支持通用汽车诊断仪及专用汽车诊断仪的检测，可以进行系统的版本信息读取、故障存储器的读取、故障码的清除、数据流的读取，显示数值准确无误。
六、教学及实训项目
1.自动空调实训系统构成原件认知。
2.自动空调系统压缩机的工作原理。
3.自动空调实训系统制冷剂制冷的工作原理。
4.自动空调实训系统送风系统原件构成及工作原理。
5.自动空调实训系统高低压数值显示参数
6.自动空调PTC加热器的工作原理
7.制动空调的控制面板的应用
8.自动空调制冷剂的加注
9.自动空调的线路检测
10.自动空调的故障分析
11.自动空调的汽车诊断仪检测
