一、概述

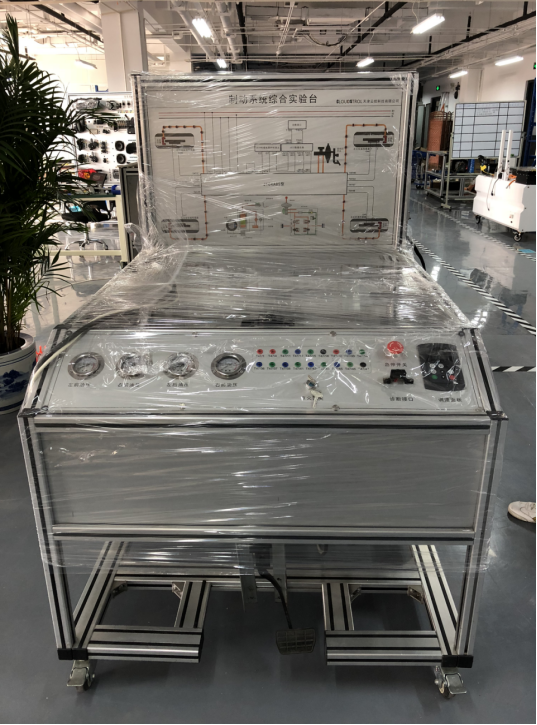

 该设备采用制动系统为基础，配有ABS系统工作原理图，真实展示紧急制动时ABS系统工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构汽车底盘构造与维修实训的教学需要，完全满足对ABS/EBD制动系统的结构组成、动作演示等教学功能。


二、功能特点
1.真实的汽车ABS制动系统实物为基础，完整展示ABS制动系统的组成结构。
2.由三相异步电动机带动前后轴转动，模拟汽车行驶。紧急踩下制动踏板时，ABS系统开始工作，前后制动盘保持微量转动，制动踏板上可感觉不断弹脚，真实演示汽车ABS系统的工作过程。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与液压管路图，表面喷涂光油；学员可直观对照电路图和ABS制动系统实物，认识和分析控制系统的工作原理。
4.实训台面板上安装有检测端子，可直接在面板上检测各传感器、控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
5.实训台安装有6个压力表，可实时显示制动总泵和四个制动分泵的液压变化。
6.实训台面板上安装有故障指示灯和诊断座，可连接专用或通用汽车解码器，对ABS电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
7.实训台底座采用铝型材，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术参数
1.驱动电源：三相四线(或三相五线)380V±10% 50Hz
2.外接电源：交流220V±10% 50Hz
3.工作电压：直流12V
4.工作温度：-40℃～+50℃
5.主油道压力表：0～250kg/psi
6.制动分泵压力表：0～100kg/psi
