一、技术参数
1、工作电源：单相交流220V±5% 50HZ
2、外形尺寸：580mm×400mm×150mm
3、整机功耗：<60W
4、环境温度：-5℃～40℃
5、相对湿度：≤85%（25℃）
二、主要设置及性能特点
1.实验板
（1）母板采用2mm厚印制线路板制成，正面印有连线、字符等，反面是相应的印刷线路及有关元器件等。
（2）母板上设有若干个高可靠的圆脚集成块插座（8P、14P、16P、20P、28P）。母板上固定器件有电位器、电容器、按钮开关以及晶振等。还设有400多个高可靠锁紧式防转叠插座（与集成块插座、镀银长紫铜管及固定器件等已内部连好）作为实验连接点、测试点，实验接线时，只要拿锁紧插头线相互连接即可。
（3）母板设计合理，接触可靠，实验灵活方便。彻底解决了长期使用接触不良等问题。
2.直流电源：提供双+5V/0.5A和双0～30V/0.5A的稳压电源四路,均有短路保护自动恢复功能,均具有短路报警指示功能。
3.脉冲信号源：提供正、负输出单次脉冲一组和一组频率1KHZ、10KHZ、100KHZ、500HZK附近连续可调的方波脉冲源，通过频率细调电位器对输出频率进行细调。
4.三态逻辑测试笔：高电平为红色发光管亮，低电平为绿色发光管亮，高阻态或电平处于不高不低的电平值时黄色发光管亮。

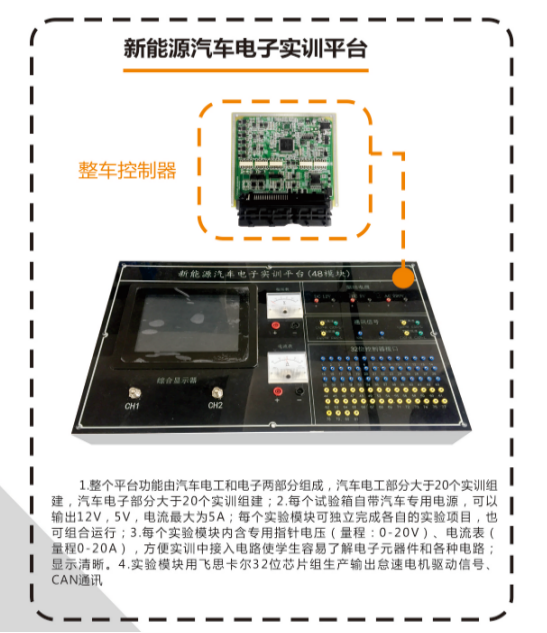

5.新能源汽车电控及驱动使用元器件，展示电器元件及驱动电路。
6.实验用配件：线路板上配有继电器、二极管、三极管、接触器、MOS管、熔断器、IGBT模块、电位器、电容、数字电流表等常规元件多只。
7.基于FREESCALE 32位单片机的控制系统及驱动电路。
8.保护箱 高强度ABS工程塑料保护箱，造形美观大方。
9.备有实验连接线和实验指导书等。
