一、概述

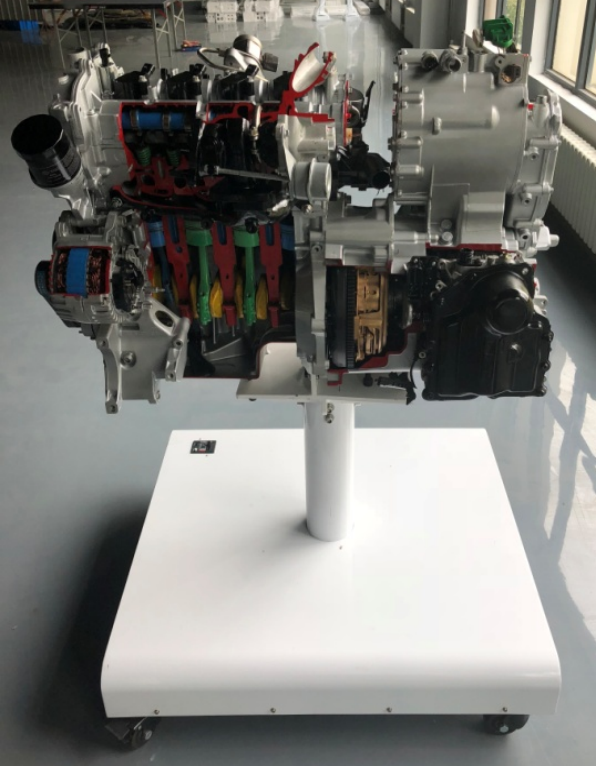

 TYK-HDJP01型 新能源汽车混合动力解剖台以原厂汽车油电混合动力系统总成实物为基础，选用原装全新混合动力汽车动力系统，发动机、驱动电机、双离合变速箱透明解剖；真实地呈现了动力系统核心零部件之间的连接控制关系、安装位置。适用于各类型院校及培训机构对汽车油电混合动力系统结构理论和维修实训的实训教学需要。
二、技术参数
① 外形尺寸（mm）：1300*900*1800（长*宽*高）
②教板尺寸（mm）：1300*750（长*高）
③发动机类型：1.5TI涡轮增压发动机
④驱动电机类型：永磁同步电机
⑤驱动电机最大功率：110KW
⑥变速箱：6速双离合自动变速箱
⑦齿轮减速感应电机：输入电压：220VAC
⑧频率：50～60Hz
⑨感应电机输出转速：1300～1500r/min
⑩功率：120W
⑪减速箱：90GR100
三、结构组成
解剖的发动机、变速器等机械总成(包含系统各总成、及内外附件等)、电动机、移动式的安装底座等、台架操作说明书等附件。
四、功能特点
1.进行油电混合动力系统的原理与结构展示。
2.减速电动机驱动发动机与电机组，动态演示油电混合动力系统工作过程。
3.各总成解剖关键部位，剖面涂不同颜色，突出结构层次。
4.配套安装底座。
5.安装底座采用钢性结构焊接，台架表面采用烤漆工艺。
6.配套使用说明书及实训指导书。
