一、产品功能
（1）掌握铁锂电池组充电方法、故障设置以及操作步骤；
（2）掌握铁锂电池组放电方法、故障设置以及操作步骤；
（3）能够完成锂电池日常维护功能、出厂检验项目、部分型式检验实验实训；
（4）采用43寸触摸屏，触摸屏显示主要界面和实训台的操作注意事项，设置电池管理单元的温度故障、通讯故障，显示动力牵引电池剩余电量、控制冷却系统等功能，监控软件使用LABVIEW开发平台开发。
（5）实验台含有电池与电池管理单元接口、电池管理单元内部接线图(包含分体电池电压检测、温度检测等)、负载测试点、锂电池电压测试器测试点、各个线路保险、数据采集、各类故障指示等。点、启动电池电压测试点、主要接触
（6）电池管理单元采用CAN总线通讯方式，能够进行故障诊断，故障种类至少包括：磷酸铁锂电池包通讯故障、充电超时故障、磷酸铁锂电池包过热故障、交流输入电压故障、环境温度传感器故障.
二、产品组织

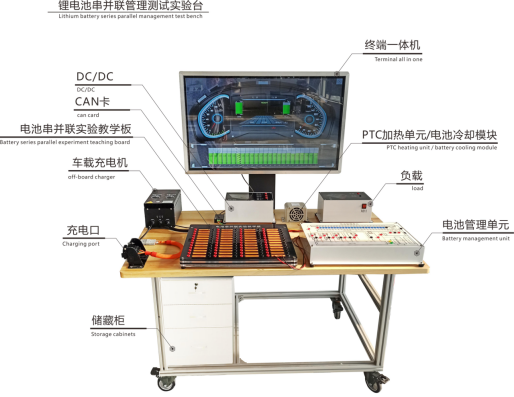

锂电池包、电池管理单元、车载充电器控制单元、DC/DC控制单元、PTC加热单元、电池冷却模块、启动蓄电池、故障设置操作面板、放电负载等
三、技术参数
（1）锂电池包额定电压(V)：72V；
（2）锂电池包基本性能及安全性:QC/T743-2006；
（3）与锂电池包相兼容电池管理单元1个
（4）SOC估算误差(%):8；
（5）测量精度(FS):±1.5%
（6）电流测量精度(FS):±2%；
四、技术特点
（1）基于北汽新能源车型开发的BMS电池管理控制模块，同时BMS管理控制模块可二次开发。车载充电机可与BMS控制板通过CAN-BUS通信进行数据交互。需要提供车载充电机的控制原理图，原理图复印件作为投标文件一部分。
（2）BMS电池管理单元的开发平台软件及BMS管理单元数据采集，基于LABVIEW软件显示电池管理的电压，电流、电量、温度、均衡状态显示。上位机显示充电过程数据。

五、实训项目
1.电池管理系统的各功能原理展示
2.电池单体或者电池模块的电压、电池回路电流和电池包内部温度等参数
3.对BMS电池管理系统故障诊断、实时警示和故障保护。
4.电池的均衡控制
5.电池的组装结构
