一、概述

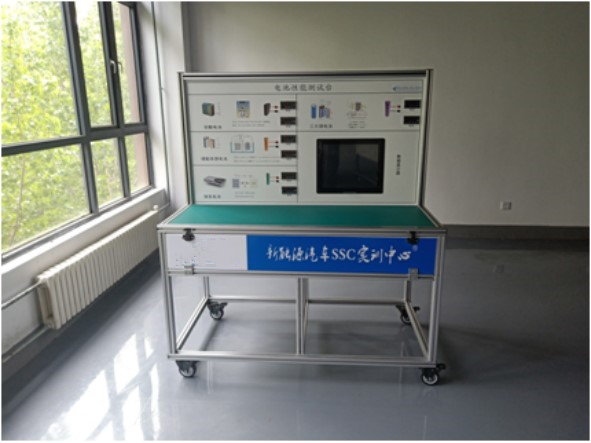

 TYK-SSC003型 新能源汽车单体电池性能检测实训台主要用于单体电池的充放电测试诊断，将磷酸铁锂电池组作为系统测试对象。可通过编辑测试步骤，同时对多通道单体电池或者电池组进行恒流充电、恒压充电、恒流/恒功率/恒阻放电等测试；可监控单体电池的电压、温度及内阻，可完成对充放电曲线的描绘以及数据的监控和保存。


二、产品组成
 实训台主要由：电源、电池检测设备、控制软件，内阻测试仪等组成;
 1、电源用于给单体电池或电池组充电；
 2、电子负载用于给电池放电；
 3、内阻测试仪可监控电池组中单体电池的电压和内阻参数；
 4、通过控制软件可完成对电源、电子负载及内阻仪的同步远程控制，完成对电池容量，寿命及充放电特性的测试。高端均充，实现电池均衡；低端均放，实现容量排序功能。
 5、用于电池的充放电测试诊断。
 6、可电动汽车动力电池测试诊断分析系统实训台保养与维护操作。采用定期维护，让单体电压高端对齐，可有效避免过充电，延长电池组使用寿命。电池包充电维护时，能快速发现问题，能将单体电池容量按大小排序，找出最低容量的电池。
 7、可实现电动汽车动力电池测试诊断分析系统实训台故障排除。
 8、可测试各单体在最高电压（如3.65V）对齐，以容量最小的电池作为整个电池组的容量。数据可实时记录，自动保存与数据优化，依据数据库自动优化相对用的电池组，并可自动优化SOC与电压对应的维护曲线。
 9、配置使用说明书、维修资料、实训指导书等资料。
三、技术参数
（1）主通道电压：单通道测量范围 0V-5V；最低放电电压 0V；精度±（0.1%FS+0.1%RD）；分辨率 1mV
（2）主通道电流：单通道测量范围 ±10A；最低输出电流 50mA；精度 ±（0.1%FS+0.1%RD）；分辨率 1mA；电流启动响应时间 ＜100ms；充放电切换时间 ≤200mS
（3）时间：分辨率 1S
（4）功率：输出功率 单通道持续运行功率 50W，无时间限制；稳定度 ±（0.1%FS+0.1%RD）
（5）选配辅助温度：量测量程 ﹣40°C—125°C；量测精度 ±1℃；分辨率 0.1℃
