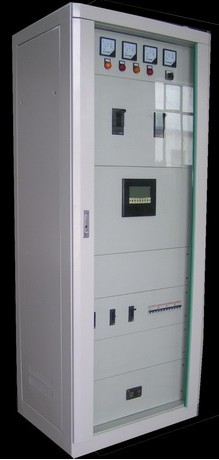

船舶照明系统是由各种开关、自动控制及保护装置、测量仪表、互感器、信号指示等电气设备按一定要求组合而成的一个整体，是保证对船舶设备的运行监控、设备维修及船员正常生活必不可缺的系统。 “LG-CZM01型 船舶照明配电设备控制系统实训装置”是根据职业院校开设的《船舶电气设备》、《船舶电工操作技能（中级）》、《船舶电站》及《船舶照明》等课程的内容而研制的。可作为船舶类学校的船舶电气、船舶轮机、船舶机电等相关专业的实训设备，也可作为船舶电工、船舶轮机员、船舶职工、船员培训机构的培训及考核设备。

一、 产品特点
1. 实训装置能反映正常照明配电板、应急照明配电板、充放电板之间非正常运行时的转换关系。
2. 各配电箱、灯具、属具均可进行拆装、接线，可培养学生到现场后的施工能力。
3. 通过对整个系统的操作、调试，能很好地掌握系统的正常照明系统线路、应急照明系统线路及低压照明系统线路的运行状态。
4. 可模拟照明配电系统的漏电、接地、绝缘过低、断路等线路故障。
二、 技术性能 1. 输入电源：三相四线（或三相五线）～380V±10% 50Hz 2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m 3. 装置容量：≤1.5kVA 4. 漏电保护动作电流：≤30mA，漏电保护动作时间：≤0.1s
三、 实训项目

 1. 照明配电设备检修工具的使用

 2. 船舶正常照明系统的实训

 3. 船舶应急照明系统的实训

 4. 船舶低压照明系统的实训

 5. 航行信号灯电路的实训

 6. 照明灯具及其电路的实训
