一、产品特点
    TYK-GD02型 地铁继电保护实训设备基于地铁真实的设备加以教学改造，以满足供电岗位人员对电力系统微机保护基本功能的学习和实验。还能满足培养学员进行保护常用继电器（重合闸继电器、差动继电器、功率方向继电器、同步检查继电器、感应型反时过流继电器、整流型方向阻抗继电器、相位表及开关组件等）的工作原理、内部结构、基本特性和整定调试与校验的专业技能。同时，能满足相关技术竞赛、职业技能鉴定的要求。

1、TYK-GD02型 地铁继电保护实训设备采用挂箱结构，可以根据实验实训内容需要进行组合。实验台能够满足实验实训指导书中全部实验实训内容，实验仪表精度高。实训台实验所需要的部件和专用连接导线，所提供部件的性能、规格等均能满足实验的需要。控制屏供电隔离，并设有内、外电压、电流型漏电保护装置。
2、为进行继电保护实验实训，实验台配备三相交流电源，可调交流电压源、电流源、直流电源、可调电阻、固定电阻等电源和可调负载。
3、设备具有完备的安全保护措施，以保证设备和人身的安全。

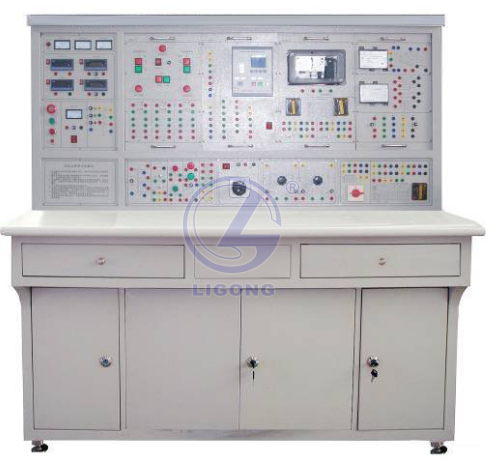

4、实验实训台的左侧是电源控制屏，中间和右侧是挂箱悬挂区，在挂箱区的下边是电源及调压器、电阻器等实验用部件，可以根据不同的实验项目选择不同的挂箱，实验台中部设有两个抽屉，下部是储藏室。实验台两边设有两个单相三线220V电源插座和一个三相四线380V电源插座。
二、安全保护
保证进行实验师生的人身安全，杜绝触电事故对师生的伤害，这是本实验实训台*重要的安全性指标，满足开放型教学的要求，实验实训台设有完善的人身安全防护措施：
1、进线总开关为电流型漏电保护小型断路器。
2、实验台内部安装有电网电源隔离变压器，将实验用电与电网隔离，所有的外引实验电源均从隔离变压器后面引出（即浮地设计）。
3、在隔离变压器前、后均装有电压型漏电保护器，用于检测实验实训台壳体电压。
4、实验实训台所用实验导线均为安全型无法触及插接线。
5、各种实验电源均装有过载跳闸保护。
6、电压表电流表等均设有过载保护回路。
7、实验实训台壳体接地，实验实训台后面设有接地端子。
8、电网电源以及实验电源如发生情况，电流漏电保护和电压漏电保护同时检测工作，其中电网漏电保护器或实验电源漏电保护器跳闸，隔离变压器前、后电压漏电保护作用于切断实验台控制交流接触器；实验电源漏电保护，以及隔离变压器前、后电压漏电保护还有动作报警功能，动作后须手动复位。动作指标；电流：30mA； 电压：不大于36V。
三、技术条件
1、输入电源：三相四线(或三相五线)，380V±5%  50Hz
2、工作环境：温度-10～+40º，相对湿度<85%(25℃) 海拔<4000m；使用于无腐蚀性气体、无明显尘埃的场合。
3、漏电保护指标：  电流：30mA； 电压：不大于36V。
4、整机容量：<1.5KVA
5、重    量：<180公斤
6、外型尺寸：1786×720×1600mm
四、配置清单

五、功能
A、继电器特性实验实训：
1．电磁型电压继电器实验实训
2．电磁型电流继电器实验实训
3．电磁型时间继电器实验实训
4．电磁型中间继电器实验实训
5．带保持线圈的中间继电器实验实训
6．带延时触点的中间继电器实验实训
7．信号继电器实验实训
8．负序电压继电器实验实训
9．冲击继电器特性实验实训
10．一次重合闸继电器特性实验实训
11．闪光继电器实验实训
B、继电器保护实验实训
1．定时限过电流保护实验实训
2．瞬时过电流速断保护实验实训
3．反时限过电流保护实验实训
4．6-10KV线路二段式电流保护实验实训
5．6-10KV线路三段式电流保护实验实训
6．低电压闭锁过电流保护实验实训
7．低电压启动过电流动作实验实训
8．复合电压起动过电流保护实验实训
9．单侧电源线路三相一次重合闸实验实训
10．自动重合闸前加速保护实验实训
11．自动重合闸后加速保护实验实训
12．发电机过电压保护实验实训
13．明备用二路电源互投电路实验实训
14．暗备用母联断路器自动投入电路实验实训
C、二次控制回路实验实训
1．断路器手动分闸、合闸实验实训
2．闪光继电器构成的闪光装置实验实训
3．具有灯光监视的断路器控制实验实训
4．具有灯光音响监视的断路器控制实验实训
5．中央复归  不重复动作事故信号装置实验实训
6．中央复归  可重复动作事故音响信号装置
7．装有防跳闭锁的断路器控制回路实验实训
8．中央复归重复动作预告信号装置实验实训
9．6～10KV母线的电压测量和绝缘监视实验实训
D、继电保护综合实验实训
1．线路二段电流保护与自动重合闸前加速实验实训
2．线路二段电流保护与自动重合闸后加速实验实训
3．低电压闭锁过电流保护与自动重合闸前加速实验实训
4．低电压闭锁过电流保护与自动重合闸后加速实验实训
5．低电压启动过电流保护与自动重合闸前加速实验实训
6．低电压启动过电流保护与自动重合闸后加速实验实训
7．复合电压启动过电流保护与自动重合闸前加速实验实训
8．复合电压启动过电流保护与自动重合闸后加速实验实训
9．二路电源互投与定时限过电流保护实验实训
10．二路电源互投与电流速断保护实验实训
11．母联断路器自动投入与定时限过电流保护实验实训
12．母联断路器自动投入与电流速断保护实验实
E、微机保护模拟实验实训
1 .电流速断保护模拟实验
2．带方向闭锁的电流速断保护模拟实验
3．低压闭锁电流速断保护模拟实验
4．带定值加倍电流速断保护模拟实验
5．限时电流速断保护模拟实验
6．带方向闭锁的限时电流速断保护模拟实验
7．低压闭锁限时电流速断保护模拟实验
8．带定值加倍限时电流速断保护模拟实验
9．定时限过流保护模拟实验
10．带方向闭锁的定时限过流保护模拟实验
11．低压闭锁定时限过流保护模拟实验
12．带定值加倍定时限过流保护模拟实验
13．反时限过流保护模拟实验
14．负序电流保护模拟实验
15. 负序电压保护模拟实验
16．过电压保护模拟实验
17．低电压保护模拟实验
18．失压保护模拟实验
19．CT回路断线告警模拟实验
20．PT回路断线告警模拟实验
21．控制回路电源失电模拟实验
22．合闸回路断线告警模拟实验
23．跳闸回路断线告警模拟实验
24.线路自动重合闸模拟模拟实验
25.后加速保护模拟实验
26.进线备自投模拟实验
27.母联备自投模拟实验
28.逆功率保护模拟实验
