一、应用范围

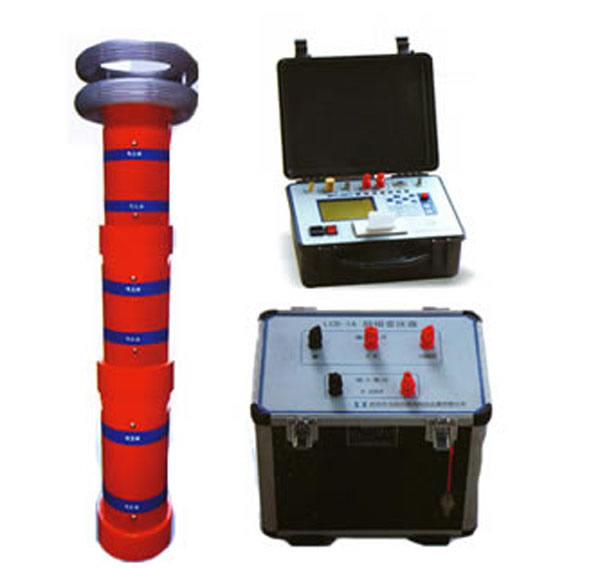

变频串联谐振成套试验装置是运用串联谐振的原理，利用励磁变压器激发串联谐振回路，通过调节变频控制器的输出频率，使得回路中的电抗器电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量、高电压的电容性试品的交接和预防性试验；适用于10KV、35KV、110KV、220KV、500KV交联聚乙烯电力电缆交流耐压试验；适用于66KV、110KV、220KV、500KV、GIS交流耐压试验；适用于大型发电机组、电力变压器工频耐压；适用于电力变压器的感应耐压试验。

二、主要性能指标及特点

1、主要技术指标

（1）工作温度范围：-10~45℃

（2）工作湿度范围：≤90%

（3）海拔：≤1000m

（4）供电电源电压：380V±10%、三相或220V±10%、单相（10KW及以下）

                   50/60Hz

（5）供电电源容量：0-300KW

（6）额定输出电压：0-1000KV

（7）额定输出容量：0-35MVA

（8）工作频率范围：30-350Hz（亦可根据用户要求放宽频率范围）

（9）频率调节分辨率：0.02Hz；   不稳定度≤0.05%

（10）噪音：≤60dB

（11）系统测量精度：1级

（12）输出波形：正弦波，波形畸变率≤1%

（13）电抗器Q值：30-120

（14）系统具有IGBT、过电压、过电流、试品闪络等全自动保护

2、主要特点

（1）体积小、重量轻，适合于现场使用

变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。

（2）安装可靠性高

变频装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。

（3）试验的等效性好

采用接近工频（30HZ-350HZ）的交流电压作为试验电源，无论是在等效性和一致性上都与50HZ/60HZ的工频电源非常接近，保证了试验结果的可靠性和真实性。

三、参数配置：

● YDX-110/220-220变频谐振升压装置
    适用范围：110kVGIS≤15个隔断
         110kV电缆≤550M（400平方毫米）
         35kV电缆≤1.8kM（300平方毫米）
    控制源：10kW
    电抗器：普通型55kV/1A四台，便携型37kV/1A六台
    励磁器：8kVA
    分压器：220kV

● YDX-110/220-150变频谐振升压装置
    适用范围：110kVGIS≤12个隔断
         110kV电缆≤400M（400平方毫米）
         35kV电缆≤1.3kM（300平方毫米）
    控制源：10kW
    电抗器：55kV/0.7A四台
    励磁器：8kVA
    分压器：250kV
●YDX-110/-770变频谐振升压装置
    适用范围：110kV电缆≤2kM（1500平方毫米）
    控制源：20kW
    电抗器：110kV/3.5A两台
    励磁器：20kVA
    分压器：110kV

●YDX-180/-2160变频谐振升压装置
   适用范围：220kV电缆≤2kM（1200平方毫米）
   控制源：50kW
   电抗器：180kV/3A四台
   励磁器：50kVA
   分压器：200kV
