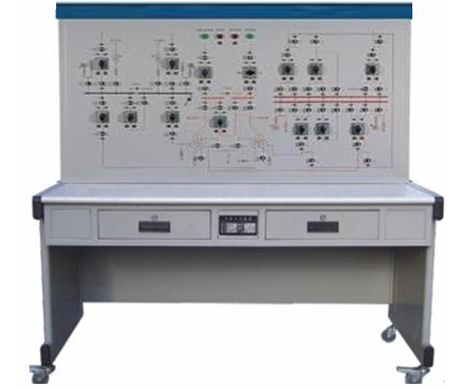

TYK-DLW05型 变电所模拟实验操作智能实验系统是为满足变电、配电、供电专业学生实验实训而开发的一个变电所仿真系统。系统主结线具有二台三卷变压器，有三个电压级，是较为典型的常见的主结线系统。目的使学生能直接地动手进行仿真操作。系统采用的操作开关与变配电所基本相仿，尽量一致。为使学生能有一个亲历其境的现场感受，系统具有声、作报警提示等。使学生能够明了正确的电气投切操作、倒闸操作、旁路操作、备用电源手动操作。涵盖面广，聚实用、新颖位一体，可作为电力系统、发电、供配电、工厂供电等课程的实验训练，也可作为变配点值班电工，高压值班电工的职业培训与上岗实训的理想产品。学生经过实验、实训对电气运行规程有一个深入的理解。对操作规程的制定与执行对供电系统的运行安全防止认为操作事故的发生至关重要，必须不折不扣的执行会有一个深刻的认识。对今后的上岗能力将会有很大的帮助和提高。

具有操作类型：

（１）单母分段的操作

１.  供配电线路的正常投切操作

２.  线路正常停用检修操作（线路停用）

３.  线路检修完毕恢复供电操作

４.  线路正常停用检修母线不停电，备用电源手动投入操作

５.  线路检修完毕恢复供电，备用电源退出运行操作

６.  线路故障继电保护模拟动作分闸，备用电源自投操作

７.  隔离故障点的操作

８.  线路停用母线失电，备用电源退出运行操作

（２）桥式接线操作

运行方式：一号线供－号变压器，二号线供二号变压器

１.  停线路停变压器操作

２.  停线路不停变压器操作（一线二变）

故障：停线路不停变压器操作（一线二变）

１.  一号线路供二号变压器运行，二号线路一号变压器停用检修操作

２.  二号线路一号变压器检修完毕恢复一号线路一号变压器，二号线路二号变压器运行的操作

３.  二号线路供一号变压器运行，一号线路二号变压器停用检修操作

４.  一号线路二号变压器检修完毕恢复一号线路一号变压器，二号线路二号变压器运行的操作

５.  一号线路故障改为二号线路供一号变压器二号变压器压缩的操作

６.  一号线路检修完毕恢复一号线路一号变压器，二号线路二号变压器运行的操作

７.  二号线路故障改为一号线路供一号变压器二号变压器的操作

８.  二号线路检修完毕恢复一号线路变压器，二号线路二号变压器运行的操作

９.  线路停用变压器不停电用手动投切备用电源操作

１０.  线路恢复供电，备用电源退出运行操作

１１.  变压器失电停用线路手动投切备用电源操作（视作出线）

１２.  变压器检修完毕恢复供电，备用电源退出运行操作（视作出线）

１３.  线路故障继电器保护动作分闸，别用电源自动投入隔离故障操作

（３）双母线带旁路

１.  线路不停用电倒母线操作

２.  线路停用电倒母线操作

３.  母线正常检修电倒母线操作

４.  母线检修完毕恢复运行操作

５.  母线故障倒母线操作

６.  母联开关故障倒母线操作

（４）旁路开关操作

１.  线路不停电线路开关计划检修旁路开关代出线操作

２.  线路开关出线端故障保护动作跳闸线路开关用旁路开关替代恢复供电操作

３.  旁路开关替代出线前的准备及旁路母线的充电操作

（５）变压器投切

１.  三圈变压器的投入与推出操作

２.  三圈变压器的停电检修操作

３.  检修变压器恢复运行操作
