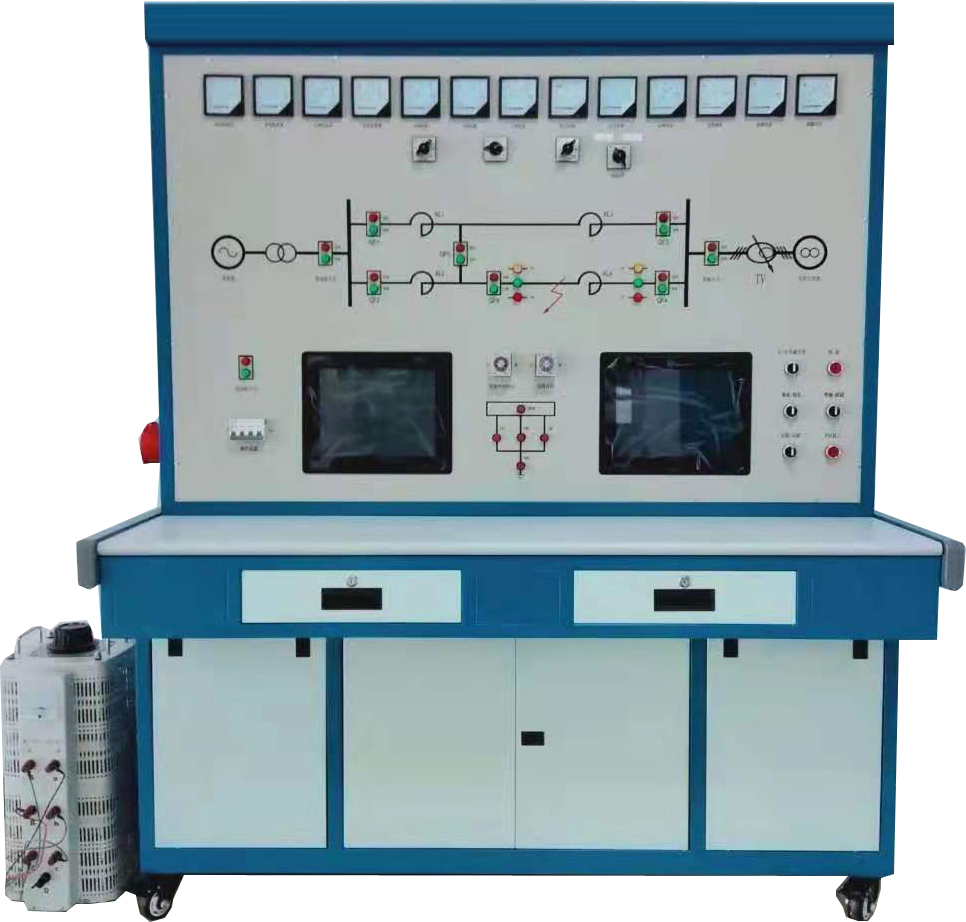

TYK-DLW02A型 电力系统微机保护变压器保护实训装置设备是根据《电力系统自动装置原理》、《电力系统微机保护》、《电力系统继电保护》、《电力工程》、《电力自动化》、等课程的教学内容，并结合生产实际应用和发展而研发的微机变压器保护实验装置。电力系统微机保护变压器保护实训装置具有综合性、直观性、科学性等特点。该实验设备满足了高校电力系统及其综合自动化、继电保护等相关电力、电气专业实验需求，为学生更好的学习电力系统、微机继电保护及综合自动化知识奠定了基础，使教学培训更贴近电力系统实际运行情况。能让学生快速全面地认识整个电力系统的组网结构、工作原理、操作过程、实验方法等。让学员在以后相应的工作岗位上可以更快地上手操作，还可以把整个系统作为课程设计或毕业设计，使学生对电力系统综合自动化的认识和理解得到更进一步提高，从而全面提高学生素质，拓宽就业范围，培养电力系统复合型应用技术人才。

      电力系统微机保护变压器保护实训装置微机配电变压器保护测控单元作为新一代数字式变电站线路保护测控装置，适用于110KV及以下电压等级的各种箱式变压器、出线变压器等配电变压器，对其进行控制、保护、测量、远动通信、故障录波、事件记录等功能。本装置不仅能作为电力、电气、自动化类专业变压器保护教学实验平台，而且可作为学生熟悉和掌握电力通讯规约和多种编程软件硬件和软件平台。本装置还配有RS-485/Modbus-RTU通信接口及上位机监控软件。可将多台该电力系统微机保护实验装置构成一个可变的多机环型电力网络，通过上位机监控软件实现电力系统综合自动化的遥测、遥信、遥控、遥调等功能。
一、装置具有以下特点：
1、采样元件采用精密电压电流互感器，体积小，重量轻，负载小。
★2、测量采用12位A/D转换器，精度达0.5级，并计及11次谐波，符合国家对RTU 的要求。
3、人机界面采用全汉化大屏幕液晶显示器，界面友好直观，操作简单，使用方便。
    ﹡ 就地及远方定值整定功能（定值、时限独立整定）；
    ﹡ 实时显示运行参数及保护定值功能；
    ﹡ 远方就地位置显示。
4、 软硬件均采用标准化模块设计，适用于各种配置要求，能方便的实现用户不同要求的保护组合，硬件通用性好，互换性强。
5、提供RS-485/Modbus-RTU通信接口，支持与变电站综合自动化系统相关单元通信。
6、报文具有优先级，可主动上发报警，大大提高了故障响应时间。
★ 7、可显示测量和保护电量参数的幅值及相位，便于用户检查接线。
★ 8、可记录保护动作前3个周波、故障后5个周波，跳闸前8个周波的电压电流波形，通过CANBUS总线传至后台机或录波显示及打印单元打印或显示。
9、事件顺序记录。
10、可通过就地的分合按钮或后台机遥控命令，控制一台断路器。
11、 双层印制电路板布线技术及SMT表面贴装工艺，抗干扰能力强。
12、体积小的全密封装置，安装方便，外形美观，内部结构紧凑合理。

1、变压器的电流速断保护实验
2、微机变压器纵差动保护整定实验
3、变压器的二次谐波制动实验
4、变压器差动速断保护实验
5、三绕组变压器差动保护实验
6、Y/Y-12双绕组变压器差动保护实验
7、Y/△-11双绕组变压器差动保护实验
8、对比率制动特性的研究实验
9、双绕组变压器的过电流保护实验
10、三绕组变压器的过电流保护实验
11、变压器低电压起动过电流保护实验
12、变压器复合电压起动过电流保护实验
13、中性点直接接地运行变压器零序保护实验
14、部分中性点接地运行变压器零序保护实验
15、双绕组变压器的过负荷保护实验
16、三绕组组变压器的过负荷保护实验
17、系统正常运行及不平衡电流的测量实验
18、模拟变压器瓦斯保护实验
19、电力系统综合自动化的遥测、遥信、遥控、遥调等功能
三、主要配置单元技术参数
