序号

名称

型号

单位

数量

1

10kv高压配电开关柜计量柜

GCK

套

1

2

10kv高压配电开关柜进线柜

GCK

套

1

3

10kv高压配电开关柜出线柜

GCK

套

1

4

10kv高压配电开关柜母联柜

GCK

套

1

5

搬运小车

套

2

6

安全防护材料与工具

套

1

7

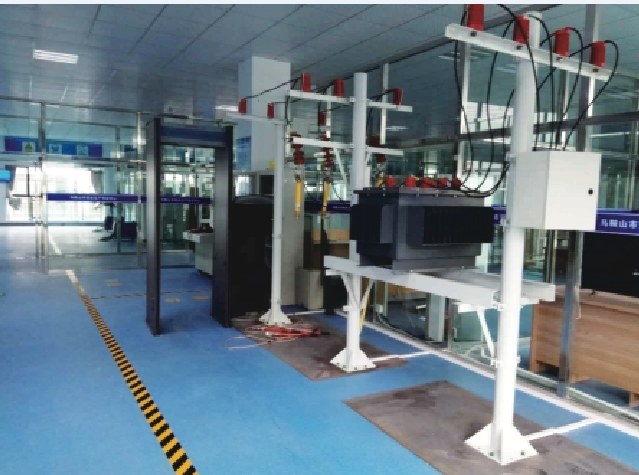

柱上变压器实训设备

LG-GCK-BY02

套

1

序号

设备名称

数量

功能

主要性能及技术指标

1

高压进线柜

1套

1、真空断路器中置小车式

2、带有上、下高压隔离开关

3、可以进行各相电压转换操作

4、有三相电流、电压指示仪表

5、断路器板前操作

6、设备带有前后有隔离保护钢板

7、具有五防、四遥功能

8、高压电压互感器（模拟）

9、高压电流互感器

1、电流互感器：LZZBJ9-12/30/5

2、电压互感器JDZ-10

3、真空断路器：VS1-12/630A户内高压真空断路器

4、温湿度控制器：N2K-(TH) AC220V

5、带电显示器：DSN-10/Q

6、微机保护器：SN100系列

7、多功能电能表：194E带通讯接口

8、避雷器：HY5WS-17/50

9、上下隔离开关GN30-12D/630-20

10、操作联锁机构

11、接地开关

2

高压计量柜

1套

1、可以进行各相电压转换操作

2、有三相电流、电压指示仪表

3、设备带有前后有隔离保护钢板

4、开有必要的观察窗

5、进线方式：上下均可进出

6、高压电压互感器（模拟）

7、高压电流互感器

8、有功功率测量

9、有功电能测量

10、其他电量测量

11、具有五防、四遥功能

1、电流互感器：LZZBJ9-12/30/5

2、电压互感器

3、三相有功表：DS862

4、三相无功表：DXS196

5、温湿度控制器：N2K-(TH) AC220V

6、带电显示器：DSN-10/Q

7、电磁锁：DSN-BM/Z  AC220V

8、多功能电能表：194E带通讯接口

9、加热器：JRD2-50W  AC220V

3

高压出线柜

1套

1、真空断路器

2、中置小车式

3、可以进行各相电压转换操作

4、有三相电流、电压指示仪表

5、断路器板前操作

6、设备带有前后有隔离保护钢板

7、具有五防、四遥功能

8、高压电压互感器（模拟）

9、高压电流互感器

1、电流互感器：LZZBJ9-12/30/5

2、电压互感器

3、真空断路器：VS1-12/630A中置小车式户内高压真空断路器

4、温湿度控制器：N2K-(TH) AC220V

5、带电显示器：DSN-10/Q

6、避雷器： 17/50

7、多功能电能表：194E带通讯接口

8、微机保护器：SN100系列

4

高压母联柜

1套

1、真空断路器中置小车式

2、可以进行各相电压转换操作

3、有三相电流、电压指示仪表

4、断路器板前操作

5、设备带有前后有隔离保护钢板

6、具有五防、四遥功能

7、高压电流互感器

1、电流互感器：LZZBJ9-12/30/5

2、真空断路器：VS1-12/630A户内高压真空断路器

3、温湿度控制器：N2K-(TH) AC220V

4、带电显示器：DSN-10/Q

5、微机保护器：SN100系列

6、多功能电能表：194E带通讯接口

7、避雷器：HY5WS-17/50

8、操作联锁机构

9、中间继电器

5

★自动化电力创新物联网应用云平台模块

1套

本平台将物联网技术运用于电力自动化信息技术并将数据上传至云平台，进行海量数据存储，并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。

1）数据云系统上传2）手机app数据查询3）历史数据查询4）数据分析统计5）短信报警6）微信报警7）微信反向控制8）二次开发

6

搬运小车

1台

用于转运真空断路器

7

安全防护材料与工具

1套

1、安全防护用品

2、安全防护用品

3、安全防护用品

4~12、电气设备维护工具

1、绝缘手套2副

2、绝缘靴2副

3、安全帽2顶

4、兆欧表2500V  1只

5、梅花扳手1套（8件套）

6、呆头扳手1套（8件套）

7、操作把手1只

8、绝缘拉杆1只

9、高压验电器1只

10、标示示牌1套

11、万用表(DT890+)

12、兆欧表 2500V
