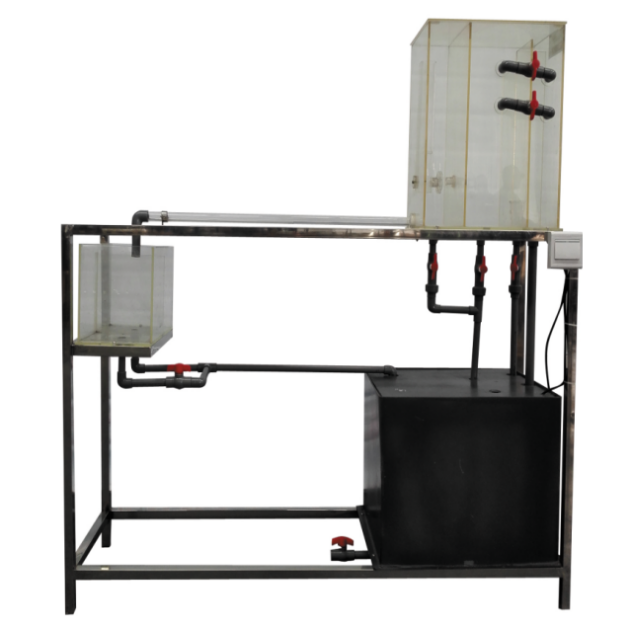

EAFM-140型 自循环活动水槽实验台

EAFM-140型 自循环活动水槽实验台

  • 所属分类:流体力学、水力学实验装置系列

  • 点击次数:
  • 发布日期:2020/11/28
  • 在线询价
  • 详细介绍

一、工作条件

常温、常压下运行,电源电压AC220V。



二、实验目的

1、可进行堰流,水跃实验、消力池消能实验、消力坎消能实验、挑流消能实验等多项定量实验;

2、可演示薄壁堰、戽流WES堰、直角进口宽顶堰、圆角进口宽顶堰、闸下出流等水流现象;

3、可测定堰流的流量系数、淹没系数、水跃的共轭水深等各项水力参数;

4、可测定底流消能和挑流消能有关参数,验证设计正确性;

5、通过实验加深对影响糙率因素的理解,绘制均匀流水深和糙率的关系曲线。



三、可开设实验

1、能为10多项明渠实验提供教学平台;

2、薄壁堰、WES曲线型实用堰、有坎宽顶堰、无坎和戽流的堰型和流态演示;

3、圆角进口和直角进口无侧收缩宽顶堰、WES曲线堰流量因数测量;水跃实验;消能池实验;消能挑流消能实验和闸下出流实验。



四、产品特点

1、实验水槽用有机玻璃制作,槽型设计合理,观察直观;

2、三角堰流量公式的系数A、B与理论值误差小,可直接使用;

3、实验储水槽用塑料板制造,水泵选用了防腐泵。经久耐用、不漏、不锈。



五、技术参数

1、电源220V,50HZ,功率750W;

2、实验流量 设计流量Qd=3.2 m3/h,最大流量Qmax=4m3/h;

3、量水堰流量测量精度0.02,三角堰零点校验绝对误差 ,测针导轨的不平整度;

4、精密水位测针:精度0.02;

5、外型尺寸:3200×430×1250mm。

6、设备配有3D交互式仿真处理实验软件,通过仿真软件登录界面登录(输入机位号、学号、姓名即可登录),具体功能如下:
    ①操作演示:通过单击方式实现设备的自动操作过程,并伴有设备操作步骤详细说明浮窗,对于实验过程中的操作,附带操作警示,自动操作过程中,用户可对设备进行局部放大、缩小、全方位旋转,更为清晰的观察到实验现象、仪表数值变化以及设备的动态过程;
    ②操作练习:当鼠标悬停在该设备各部位上,会有各部位的悬浮提示文字,用户可根据操作演示进行自我操作练习,熟悉设备结构、工艺流程、操作步骤及注意事项,为实验做前期准备;
    ③操作考核:用户进入考试系统,应会完成操作,根据输出结果反馈报告,可根据用户的操作,实时显示实验数据,带有动画反馈。

④理论考核:内含试题库(老师提供),学员理论知识学习完毕后,可进行模拟考核,考核完毕后可进行考核结果查询,教师可通过登录教师站实时查询学员的考核成绩。

⑤可实现移动终端扫装置上和说明书上二维码(投标文件需要提供二维码),能够获取装置三维工艺教学视频介绍。内容包括设备图片、装置功能、设备流程及实验操作步骤。该视频必须是本实验装置的教学视频,学生可课前预习或者进入实验室后观看装置操作流程及注意事项。

⑥可搭载最新版的Vive Focus VR一体机(设备另配)进行软件操作,实现移动端VR虚拟现实体验,打破了时间、空间和资源上的限制,为课堂创造安全、方便、有趣的实验环境,在满足师生对实验中教与学需求的同时,也大大降低了学习成本。

软件可提供演示



五、产品规格与附件

序号

名称

材质/品牌

数量

单位

1

整流稳压水箱

有机玻璃

1

2

实验工作槽

有机玻璃

1

3

WES堰

有机玻璃

1

4

流量调节装置

有机玻璃

1

5

寛顶堰

有机玻璃

1

6

三角量水堰

有机玻璃

1

7

水位测针

恒美电子

2

8

回水蓄水槽

有机玻璃

1

9

循环水箱

PVC

1

10

供水泵

阳泉

1

11

连接管路

PVC

1

12

试验台架

不锈钢

1
