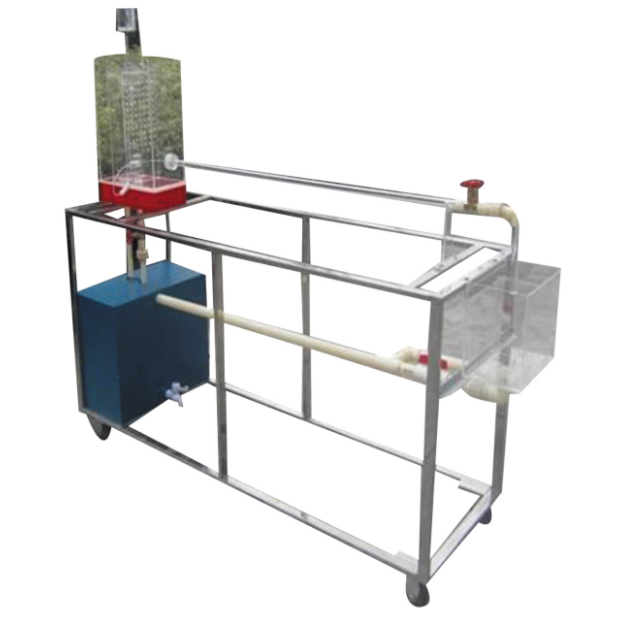

EAFM-113型 自循环动量定律综合实验台

EAFM-113型 自循环动量定律综合实验台

  • 所属分类:流体力学、水力学实验装置系列

  • 点击次数:
  • 发布日期:2024/03/27
  • 在线询价
  • 详细介绍

一、工作条件

常温、常压下运行,电源电压AC220V  功率:370W。



二、 主要功能

1、流量电测实时显示与手测功能并存,实验内容多功能;

2、定量测量实验——恒定总流动量方程验证、射流动量修正因数b测定;

3、定性分析实验——分析测力机构创新点、实验装置的灵敏度、v2x¹ 0对Fx 的影响;

4、设计性实验——管嘴出流动量修正因数与边界层厚度测量的创新研究实验;

5、本试验台结构小巧,布置合理, 主要系统采用全塑化。

三、 技术参数

1、有机玻璃实验水箱;

2、低噪声无锈蚀水泵,最高扬程:3m,最大流量:3500L/h;

3、叶轮转动:亚克力

4、蓄水箱容积:PVC板焊制作;

5、外形尺寸:1500*450*1400mm;

6、设备配有3D交互式仿真处理实验软件,通过仿真软件登录界面登录(输入机位号、学号、姓名即可登录),具体功能如下:
    ①操作演示:通过单击方式实现设备的自动操作过程,并伴有设备操作步骤详细说明浮窗,对于实验过程中的操作,附带操作警示,自动操作过程中,用户可对设备进行局部放大、缩小、全方位旋转,更为清晰的观察到实验现象、仪表数值变化以及设备的动态过程;
    ②操作练习:当鼠标悬停在该设备各部位上,会有各部位的悬浮提示文字,用户可根据操作演示进行自我操作练习,熟悉设备结构、工艺流程、操作步骤及注意事项,为实验做前期准备;
    ③操作考核:用户进入考试系统,应会完成操作,根据输出结果反馈报告,可根据用户的操作,实时显示实验数据,带有动画反馈。

④理论考核:内含试题库(老师提供),学员理论知识学习完毕后,可进行模拟考核,考核完毕后可进行考核结果查询,教师可通过登录教师站实时查询学员的考核成绩。

⑤可实现移动终端扫装置上和说明书上二维码(投标文件需要提供二维码),能够获取装置三维工艺教学视频介绍。内容包括设备图片、装置功能、设备流程及实验操作步骤。该视频必须是本实验装置的教学视频,学生可课前预习或者进入实验室后观看装置操作流程及注意事项。

⑥可搭载最新版的Vive Focus VR一体机(设备另配)进行软件操作,实现移动端VR虚拟现实体验,打破了时间、空间和资源上的限制,为课堂创造安全、方便、有趣的实验环境,在满足师生对实验中教与学需求的同时,也大大降低了学习成本。

软件可提供演示




五、产品规格与附件

序号

名称

材质/品牌

数量

单位

1

整流稳压水箱

有机玻璃

1

2

射流喷嘴

有机玻璃

1

3

流量调节阀

铜闸阀

1

4

挡板

有机玻璃

1

5

循环水箱

PVC

1

6

防腐潜水泵

森森

1

7

连接管路

PVC

1

8

可移动台架

不锈钢

1

9

转动叶轮

有机玻璃

1
