一、功能：

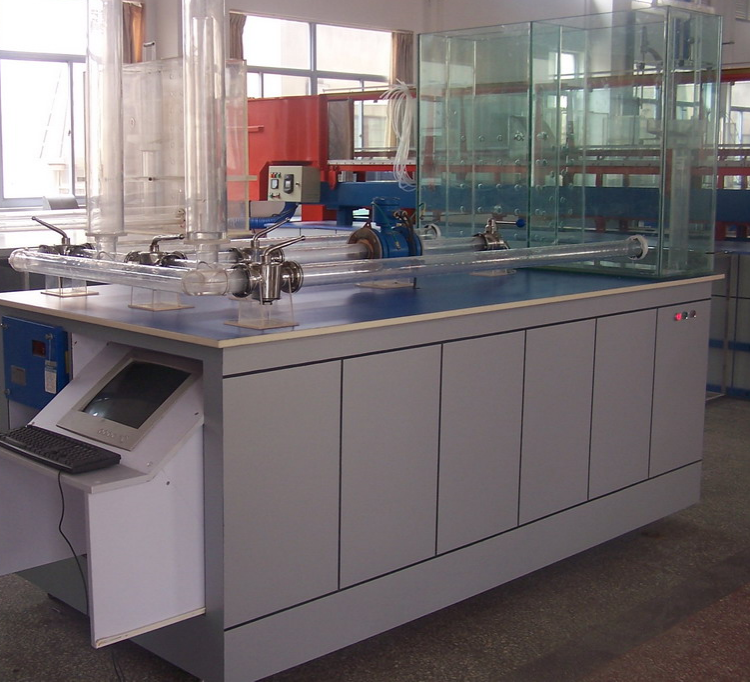

    实验台可以对阻抗式调压室和差动式调压室进行实验，学生可以自己设定调节水库水位高度、管道长度等参数。在实验时可以观察调压室内水位波动衰减过程，测得流量、水位波动等参数并绘制出波动曲线，可以在同一实验情况下比较差动式和阻抗式调压室的水力现象。

二、主要技术特点：
1、具备水流自循环系统，水泵采用抗腐蚀ABS全封闭防水绝缘安全外壳水泵，泵功率应充分满足供水需要并有一定富余量。
2、兼有阻抗式调压室和差动式调压室实验功能，其中差动式调压室可以做全淹没、半淹没和无淹没三种工况实验；
3、管道长度可变换，可组合；阀门采用304全不锈钢材质球阀；操作方便，不漏水，其中甩荷与增荷实验的控制开关阀门须能做到轻松的瞬开与瞬关，能测量到明显的水击压力波；上库水位高度可自由调节；各水箱和调压室均用有机玻璃精制，并标有毫米刻度；
三、主要技术指标：
1、引水管，主要管道为透明有机玻璃精制，方便实验观察。
（1）阻抗式调压室引水管长度：短管186cm，长管321cm，
（2）差动式调压室引水管长度：短管186cm，长管321cm。
（3）引水管内径d=5cm
2、调压室，透明有机玻璃精制，方便实验观察。
（1）阻抗式调压室内径D1=10cm。
（2）差动式调压室大室内径D1=10cm。
（3）差动式调压室升管内径d=5cm。
（4）差动式调压室升管高度ZB=60cm，升管高度可调整，可以做全淹没、半淹没和无淹没三种工况实验。
3、模拟水库上水箱，透明有机玻璃精制，方便实验观察。
水库水位高度可在高低库水位之间任意高度调节，调节范围5cm，并标有尺度；
4、测控模块（选配）
（1）流量测量配置有管道电磁流量计；阻抗式调压室、差动式调压室内室和外室的三路水位测量采用带进口压力传感器（1%FS精度）的水位计，可以测得水击波；
（2）同时具备目测和电测功能；
（3）具备流量、库水位、波动水位等数据自动采集与处理、分析、输出功能；
（4）配置多路水位扫描仪、计算机远近程巡检控制仪，带以太网网络接口的联网服务器+美国进口32位ATMEL ARM高速处理器（72Mhz以上）配置的16路输入8路输出数字继电集成模块控制，设有多路电源输出的AC\DC电源转换模块、具备流量、水位的仪表显示模块，可实现实验系统的计算机远程控制和数据采集。
（5）每套配有1台电脑（自配）。
5、尺寸：2.4m×1.2m×2m(长×宽×高)
