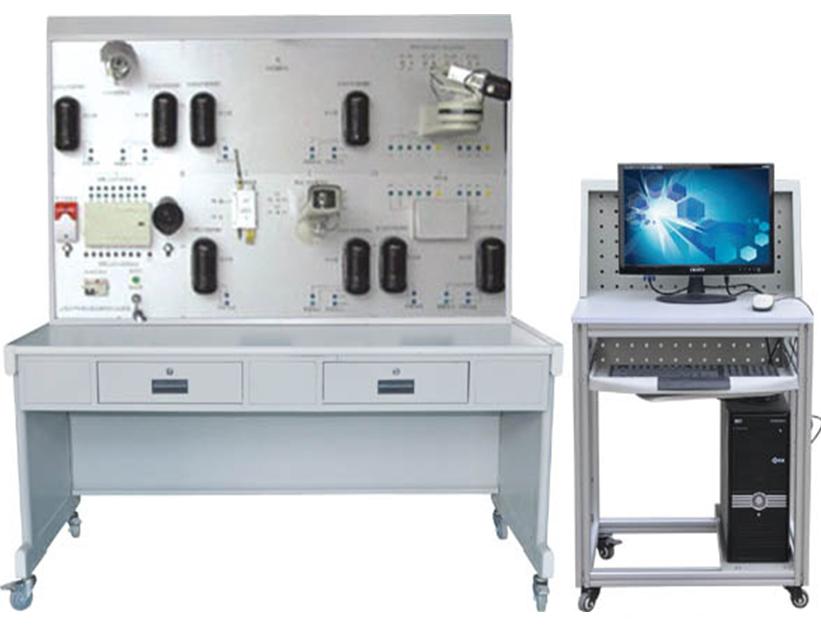

TYK-A04型闭路电视监控及周边防范系统实验装置

一、实训功能： TYK-A04型闭路电视监控及周边防范系统实验装置能进行各闭路电视监控及周边防范系统操作的演示、工控式硬盘录像机的基本操作、主菜单与系统的设置、摄像机及录像的设置、定时录像与硬盘的管理、备份及报警联动的设置、硬盘录像机电脑软件的使用方法、硬盘录像机的连接与硬盘的安装、线路的设计与连接、故障的设置、判断及排除、BNC端子的制作等实验和实训。闭路电视监控及周边防范系统实验装置并可与安防系列中的其它设备联网进行各种综合实训。二、技术指示：1、工作电压：单相三线220V±5% 50Hz2、整机容量：＜300W3、外形尺寸：150×70×180cm4、安全保护：具有漏电自动保护装置5、故障设置：具有故障设置系统三、装置配置： TYK-A04型闭路电视监控及周边防范系统实验装置具有四种不同视频摄像机、视频清淅。多个报警点、多种型式报警探测器的使用，具有高清式摄像机、红个摄像机、无线摄像机、半球摄像机、微小型摄像机，人工报警模拟按钮，自动红外报警探测器等，超大容机...

分类：

楼宇智能化实训设备

一、实训功能：
TYK-A04型 闭路电视监控及周边防范系统实验装置能进行各闭路电视监控及周边防范系统操作的演示、工控式硬盘录像机的基本操作、主菜单与系统的设置、摄像机及录像的设置、定时录像与硬盘的管理、备份及报警联动的设置、硬盘录像机电脑软件的使用方法、硬盘录像机的连接与硬盘的安装、线路的设计与连接、故障的设置、判断及排除、BNC端子的制作等实验和实训。 闭路电视监控及周边防范系统实验装置并可与安防系列中的其它设备联网进行各种综合实训。

二、技术指示：
1、工作电压：单相三线220V±5% 50Hz
2、整机容量：＜300W
3、外形尺寸：150×70×180cm
4、安全保护：具有漏电自动保护装置
5、故障设置：具有故障设置系统
三、装置配置：
TYK-A04型 闭路电视监控及周边防范系统实验装置具有四种不同视频摄像机、视频清淅。多个报警点、多种型式报警探测器的使用，具有高清式摄像机、红个摄像机、无线摄像机、半球摄像机、微小型摄像机，人工报警模拟按钮，自动红外报警探测器等，超大容机量、自动录像、定时录像、移动贞测等。

1、前端部分：前端完成模拟视频的拍摄，探测器报警信号的产生，云台、防护罩的控制，报警输出等功能。主要包括：摄像头、电动变焦镜头、室外红外对射探测器、双监探测器、温湿度传感器、云台、防护罩、解码器、警示灯、警笛等设备（设备使用情况根据用户的实际需求配置）。摄像头通过内置CCD及辅助电路将现场情况拍摄成为模拟视频电信号，经同轴电缆传输。电动变焦镜头将拍摄场景拉近、推远，并实现光圈、调焦等光学调整。温、湿度传感器可探测环境内温度、湿度，从而保证内部良好的物理环境。云台、防护罩给摄像机和镜头提供了适宜的工作环境，并可实现拍摄角度的水平和垂直调整。解码器是云台、镜头控制的核心设备，通过它可实现使用微机接口经过软件控制镜头、云台。
2、传输部分：传输部分主要由同轴电缆组成。传输部分前端摄像机摄录的图像进行实时传输，同时传输具有损耗小，可靠的传输质量，图像在录像控制中心清晰还原显示。
3、控制部分：该部分是安防监控系统的核心，它完成模拟视频监视信号的数字采集、MPEG-1压缩、监控数据记录和检索、硬盘录像等功能。它的核心单元是采集、压缩单元，它的通道可靠性、运算处理能力、录像检索的便利性直接影响到整个系统的性能。
4、显示部分：该部分完成在系统显示器或监视器屏幕上的实时监视信号显示和录像内容的回放及检索。系统支持多画面回放，所有通道同时录像，系统报警屏幕、声音提示等功能。它既兼容了传统电视监视墙一览无余的监控功能，又大大降低了值守人员的工作强度且提高了安全防卫的可靠性。终端显示部分实际上还完成了另外一项重要工作——控制。这种控制包括摄像机云台、镜头控制，报警控制，报警通知，自动、手动设防，防盗照明控制等功能，用户的工作只需要在系统桌面点击鼠标操作即可。
5、防盗报警部分：安装各种主被动式红外探头，进行布防，安装报警主机，一旦某处有人越入，探头即自动感应，触发报警，主机显示报警部位，同时联动相应的探照灯和摄像机，并在主机上自动切换成报警摄像画面，报警中心监控用计算机弹出电子地图并作报警记录，提示操作人员处理，大大加强了保安力度。报警防范系统是利用主动红外移动探测器将重要通道控制起来，并连接到管理中心的报警中心，设置在非工作时间内有人员从非正常通道出入。
四、实训项目
实训项目一：闭路电视监控及周边防范系统硬件的认识
实训项目二：闭路电视监控及周边防范系统软件的认识
实训项目三：录像与回放的设置与基本操作
实训项目四：视频的设置与基本操作
实训项目五：报警的设置与基本操作
实训项目六：云台及摄像头电子地图的设置与基本操作
实训项目七：故障的判断与处理
实训项目八：系统的设计与连接
