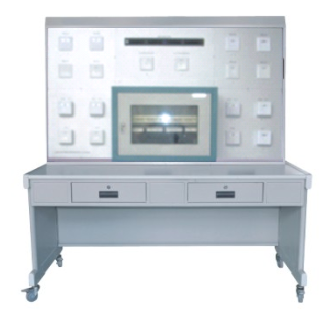

TYK-B01型室内水平工作区系统实验实训装置

TYK-B01型室内水平工作区系统实验实训装置能让学生进行室内水平工作区系统的元件、作用、组成和原理的认识实训。 TYK-B01型室内水平工作区系统实验实训装置能让学生学习各种工具如网络钳、打线工具和导通测试仪的使用，能进行各种器材如机柜、配线架、模块、面板和跳线的安装与制作、跳线的测试及使用的操作，能进行信息点导通测试、寻测与编号的训练，能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中其它设备联网进行各种综合实训。TYK-B01型室内水平工作区系统实验实训装置能让学生进行线路故障的判断与处理。一、装置组成： TYK-B01型室内水平工作区系统实验实训装置全部元器件均采用实物，整个实训装置主要由墙柜、110配线架、网络配线架、打线工具、超五类线、三类线索、水晶头、模块1、模块系统等组成。二、系统实训功能： TYK-B01型室内水平工作区系统实验实训装置能学习各种工具如网络钳、打线工具和导通测试仪的使用，能进行各种...

分类：

楼宇智能化实训设备

TYK-B01型 室内水平工作区系统实验实训装置能让学生进行室内水平工作区系统的元件、作用、组成和原理的认识实训。 TYK-B01型 室内水平工作区系统实验实训装置能让学生学习各种工具如网络钳、打线工具和导通测试仪的使用，能进行各种器材如机柜、配线架、模块、面板和跳线的安装与制作、跳线的测试及使用的操作，能进行信息点导通测试、寻测与编号的训练，能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中其它设备联网进行各种综合实训。TYK-B01型 室内水平工作区系统实验实训装置能让学生进行线路故障的判断与处理。

一、装置组成：
TYK-B01型 室内水平工作区系统实验实训装置全部元器件均采用实物，整个实训装置主要由墙柜、110配线架、网络配线架、打线工具、超五类线、三类线索、水晶头、模块1、模块系统等组成。
二、系统实训功能：
TYK-B01型 室内水平工作区系统实验实训装置能学习各种工具如网络钳、打线工具和导通测试仪的使用，能进行各种器材如配线架、模块、面板和跳线的安装与制作、能进行跳线的测试、使用及信息点导通测试、寻测与编号的训练，能进行各种线路的设计和连接、线路故障的判断及排除等实验和实训。并可与布线系列中其它设备联网进行各种综合实训。

三、系统技术指标：
1.工作电压：9V干电池
2.整机容量：0W
3.外型尺寸：150×70×180cm3
4.安全保护：9V低电压
5.故障设置：具有故障设置系统
四、实训项目
实训项目一：采用T568A、568B两种标准压接模块操作
实训项目二：采用T568A、568B两种标准制作水晶头实训项目
实训项目三：打线工具的使用操作
实训项目四：信息面板及防尘盖的安装操作
实训项目五：配线架的安装操作
实训项目六：标准墙柜设备安装操作
实训项目七：在超五类跳线压接线操作
实训项目八：标记、理线、打线、轧线操作
实训项目九：线路故障的判断与处理
实训项目十：线路的测试实训项目
实训项目十一：测试报告的制作实训项目
实训项目十二：按线路图将各部分连线
实训项目十三：设计并安装一个简易应用系统
五、设备参数：
UNILAN U5E配线架采用了整合式设计，体积更小巧，可适应各种安装环境，性能更卓越，完全满足超五类综合布线系统要求，背面有保护PCB板的护板，并有防脱线护盖，保证长期使用下的性能良好。
1、超五类24口配线架

正面

背面

2、1.75”线路管理
语音配线架采用19英寸机架式模块化配线架（100对）。
在语音主干采用3类50对规格的大对数语音干线电缆，以主机房为中心，星型辐射至各楼层配线间。而德特威勒的UNINET系列Cat.3大对数电缆用于建筑物垂直干线和建筑物间的干线的语音传输，特性阻抗100ohm，提供25/50/100对三种选择，采用IEC色标方案，UNINET CAT.3特性：

频率（MHz）	1	4	10	16
*大衰减（DB）	2.6	5.6	9.8	13.1
近端串扰（DB）*坏情况	41	32	26	23
特性阻坑（DB）	100+15	100+15	100+15	100+15

六、配置清单

名称	组成	数量
室内水平工作区系统实训装置	墙柜	1 台
	110配线架	1套
	网络配线架	1台
	打线工具	1套
	测试仪	1台
	面板1	1套
	面板2	2只
	模块1	16只
	模块2	1个
	底座	1只
	超五类线	1只
	水晶头	1只
	三类线	1把
	故障开关	16个
	实训桌和实训屏架	1套
