一、概 述
该装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求而设计的，它是集培训、理论、实际操作和考核鉴定为一体的多功能设备。该装置采用实际用的配电柜为主体，合理利用柜体的双面空间，进行合理布局，选用可靠的元器件。可以完成科目有《工厂电气控制》、《电机拖动》、《仪表照明电路》等科目的操作实训，并可满足维修电工的初、中、高级技能实训考核内容要求。
二、特 点

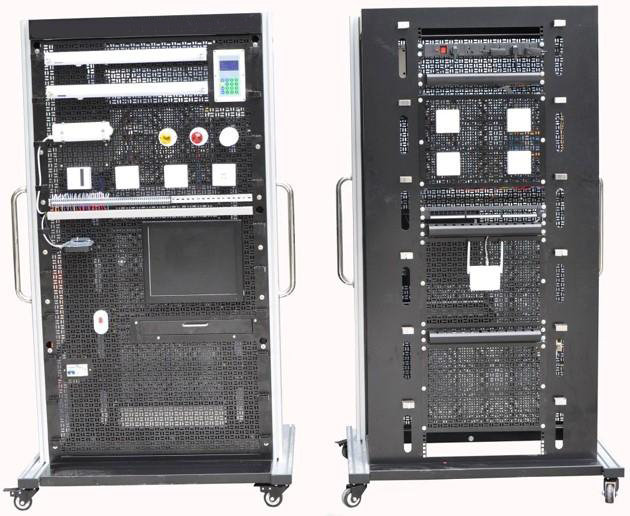

1.本装置采用标准配电柜为主体，充分利用该柜双面空间位置，元气件安装在网孔板上
2.该柜设有电压型漏电保护和电流型漏电保护，能确保操作者的人生安全。此外，还设有定时器兼报警记录仪（服务管理器），为学员的考核提供了一个统一的标准
三、技术参数
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.外形尺寸：800mm×600mm×1800mm
4.装置容量：＜3kVA
四、装置配置
柜门上装有主控电源面板和实训元器件板：
1. 主控电源板
(1)一只交流电压表和电压指示切换开关及一只交流电流表，它们分别用于监视装置的电压和负载的大小
(2)定时器兼报警记录仪，用于考核时间的设定
(3)通过启、停按钮控制电源的输出，并设有急停按钮，电源的输出还设有短路保护
2. 实训元器件板
设有按钮红色二只、绿色二只、黑色一只、急停一只，旋钮开关二只，信号指示灯DC220V一只、AC220V一只、AC6.3V四只，交流电压表0～450V一只、交流电流表0～5A一只，转换开关一只
3. 实训元件安装板（网孔板及导轨）
两面柜体的立柱上都分别装有两块网孔板和两根元器件标准安装导轨，实训元气件可以随意安装到网孔板的任何位置，并配有走线槽
控制柜还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。
五、参考实训项目
1.PLC控制三相异步电机电机启停
2.PLC控制三相异步电机电机顺序启停
3.PLC控制三相异步电机点动和自锁控制
4.PLC控制三相异步电机Y-Δ启动控制（含时间调节）
5.PLC控制三相异步电动机正反转控制
6.PLC控制三相异步电机带限位自动往返控制
7.变频器功能参数设置与操作（面板操作）
8.变频器功能参数设置多段速度选择变频调速
9.基于PLC控制的多段速度选择变频调速
10.基于PLC通信方式的多段速度选择变频调速
11.电位器控制变频器外部电压调速
12.基于PLC模拟量方式的变频器闭环调速（控制变频器外部电压）
13.基于PLC通信方式的变频器开环调速
14.基于PLC通信方式的变频器闭环定位控制
15.直流电机的启停控制
16.直流电机PWM调速
17.直流电机外部电位器调速
18.基于PLC模拟量直流电机闭环调速系统
19.三相异步电动机接触器自锁控制线路
20.三相异步电动机接触器点动控制线路
21.三相异步电动机的多地控制
22.接触器联锁的正反转控制线路
23.按钮联锁的三相异步电动机接触器正反转控制线路
24.双重联锁的三相异步电动机正反转控制线路
25.三相异步电动机定子串电阻减压启动手动控制线路
26.三相异步电动机定子串电阻减压启动自动控制线路
27.Y-△启动自动控制线路
28.单向减压启动及反接制动控制线路
29.能耗制动的控制线路
30.三相异步电动机的顺序控制
31.工作台自动往返控制线路
32.单相电度表直接/间接接线
33.单相电度表经电流互感器的接线
34.三相三线电度表直接接线
35.电压表、电流表安装电路
36.一只电流互感器用于单相回路的接线
37.电流互感器与电流表配用接线
38.万能转换开关和电压表测量电压接线
六、参考实训项目所需元器件清单（每组配置清单）
序号 | 名 称 | 型号与规格 | 数 量 |
1 | 单相电度表 | DD862-2 | 1 |
2 | 单相闸刀开关 | HK8 | 1 |
3 | 拉线开关 | 4A/250V | 1 |
4 | 平灯头 | 6A/250V | 2 |
5 | 园形插座 | T3-10 | 1 |
6 | 电流互感器 | LQG-0.5 | 3 |
7 | 墙壁开关座 |
| 2 |
8 | 三相三线无功电度表 | DD864-2 | 1 |
9 | 低压断路器 | DZ108-20/10 | 1 |
10 | 螺旋式保险盒 | RL1-15/3A | 3 |
11 | 直插式保险盒 | RT14-20/2A | 2 |
12 | 交流接触器 | CJX2-0910 | 3 |
13 | 辅助触头 | F4-22 | 3 |
14 | 热继电器 | R16B-20/3 | 1 |
15 | 通电延时时间继电器 | ST3PA-B/380V（0-60S） | 1 |
16 | 时间继电器座 | PF-083A | 1 |
17 | 3H铁壳按钮 |
| 2 |
18 | 行程开关 | LX9-222 | 2 |
19 | 行程开关 | LX9-001 | 2 |
20 | 组合开关 | LW-8D YH3/3 | 1 |
21 | PLC主机及扩展模块 | FX3U-24MR+FX0N-3A | 1 |
22 | 变频器 | FR-D720S | 1 |
23 | 触摸屏 | 7吋真彩 | 1 |
24 | 直流调速模块 | 600B | 1 |
25 | PLC通讯模块 | FX3U-485 | 1 |
26 | 触摸屏电源 | DC24V/3A | 1 |
27 | 大功率电阻 |
| 3 |
28 | 二极管 |
| 1 |
29 | 接线端子排 | JF5-2.5/5 | 5 |
30 | G形导轨 |
| 1 |
31 | 走线槽 |
| 3米 |
32 | 螺丝 |
| 70 |
33 | 螺丝刀 |
| 2 |
34 | 尖嘴钳 |
| 1 |
35 | 剥线钳 |
| 1 |
36 | 三相鼠笼异步电动机 | 380V/Y/△180W，单速 | 1 |
37 | 三相鼠笼异步电动机 | 380V/Y/△180W，单速，配离心开关 | 1 |
