一、产品概述

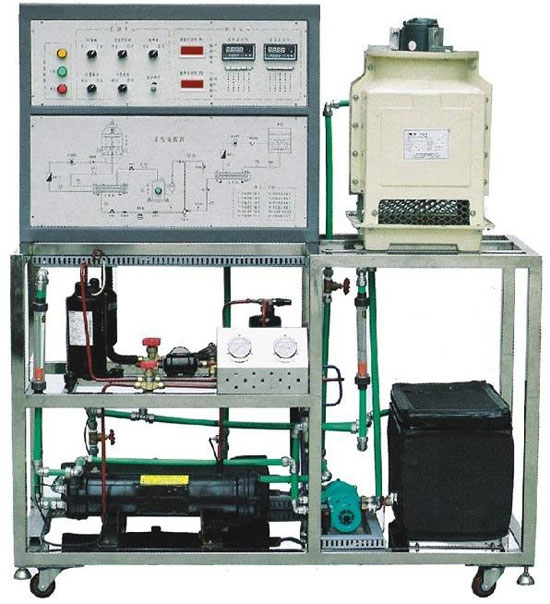

      “TYK-ZL01型 智能型制冷压缩机性能测试实训装置”以可编程控制器PLC为控制核心，依据国家标准GB/T5773-2004《容积式制冷压缩机性能试验方法》，以第二制冷剂量热器法为主要测量法，以水冷冷凝器法为辅助测量法。试验工况调节、试验数据采集及试验数据处理有手动和自动两种方式。适用于各院校制冷专业相关课程的教学实训。

二、技术参数
1、输入电源：三相四线～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃  相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜5kVA
4、制冷剂：R22
5、第二制冷剂：R123
6、制冷量：2.3kW
7、重  量：100kg
8、设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，安全符合相关国家标准。
三、 设备详细配置：
1) 实训平台：长×宽×高为1500mm×700mm×1700mm 1台
2) 西门子主机：CPU224CN(AC/DC/RLY)主机 1套
3) 其它部分：被测压缩机、冷凝器、冷却塔、水泵、电磁流量计、电动调节阀、视液镜、干燥过滤器、手动节流阀、储液器、量热器、加热器、学生凳1套。
四、实验项目：
⑴熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理；
⑵了解国际标准GB/T5773-2004容积式制冷压缩机性能使用方法；
⑶利用蒸发器液体载冷剂循环法(主测法)求制冷压缩机制冷量；
⑷利用水冷冷凝器热平衡法(辅测法)求制冷压缩机制冷量；
⑸主、辅测制冷量相对误差的计算与分析；
⑹制冷机组能效比的计算与分析
